VXLAN(Virtual eXtensible Local Area Network,虚拟可扩展局域网),是一种虚拟化隧道通信技术。它是一种 Overlay(覆盖网络)技术,通过三层的网络来搭建虚拟的二层网络。

简单来讲,VXLAN 是在底层物理网络(underlay)之上使用隧道技术,借助 UDP 层构建的 Overlay 的逻辑网络,使逻辑网络与物理网络解耦,实现灵活的组网需求。它对原有的网络架构几乎没有影响,不需要对原网络做任何改动,即可架设一层新的网络。也正是因为这个特性,很多 CNI 插件(Kubernetes 集群中的容器网络接口,这个大家应该都知道了吧,如果你不知道,现在你知道了)才会选择 VXLAN 作为通信网络。

VXLAN 不仅支持一对一,也支持一对多,一个 VXLAN 设备能通过像网桥一样的学习方式学习到其他对端的 IP 地址,还可以直接配置静态转发表。

一个典型的数据中心 VXLAN 网络拓扑图如图所示:

图片描述: 20200723162742.webp

其中 VM 指的是虚拟机,Hypervisor 指的是虚拟化管理器。

1. 为什么需要 VXLAN?
#


与 VLAN 相比,VXLAN 很明显要复杂很多,再加上 VLAN 的先发优势,已经得到了广泛的支持,那还要 VXLAN 干啥?

VLAN ID 数量限制
#

VLAN tag 总共有 4 个字节,其中有 12 bit 用来标识不同的二层网络(即 LAN ID),故而最多只能支持 $2^{12}$,即 4096 个子网的划分。而虚拟化(虚拟机和容器)的兴起使得一个数据中心会有成千上万的机器需要通信,这时候 VLAN 就无法满足需求了。而 VXLAN 的报文 Header 预留了 24 bit 来标识不同的二层网络(即 VNI,VXLAN Network Identifier),即 3 个字节,可以支持 $2^{24}$ 个子网。

交换机 MAC 地址表限制
#

对于同网段主机的通信而言,报文到底交换机后都会查询 MAC 地址表进行二层转发。数据中心虚拟化之后,VM 的数量与原有的物理机相比呈数量级增长,而应用容器化之后,容器与 VM 相比也是呈数量级增长。。。而交换机的内存是有限的,因而 MAC 地址表也是有限的,随着虚拟机(或容器)网卡 MAC 地址数量的空前增加,交换机表示压力山大啊!

而 VXLAN 就厉害了,它用 VTEP(后面会解释)将二层以太网帧封装在 UDP 中,一个 VTEP 可以被一个物理机上的所有 VM(或容器)共用,一个物理机对应一个 VTEP。从交换机的角度来看,只是不同的 VTEP 之间在传递 UDP 数据,只需要记录与物理机数量相当的 MAC 地址表条目就可以了,一切又回到了和从前一样。

虚机或容器迁移范围受限
#

VLAN 与物理网络融合在一起,不存在 Overlay 网络,带来的问题就是虚拟网络不能打破物理网络的限制。举个例子,如果要在 VLAN 100 部署虚拟机(或容器),那只能在支持 VLAN 100 的物理设备上部署

VLAN 其实也有解决办法,就是将所有的交换机 Trunk 连接起来,产生一个大的二层,这样带来的问题就是广播域过分扩大,也包括更多未知的单播和多播,即 BUM(Broadcast,Unknown Unicast,Multicast),同时交换机 MAC 地址表也会有承受不住的问题。

而 VXLAN 将二层以太网帧封装在 UDP 中(上面说过了),相当于在三层网络上构建了二层网络。这样不管你物理网络是二层还是三层,都不影响虚拟机(或容器)的网络通信,也就无所谓部署在哪台物理设备上了,可以随意迁移。

总的来说,传统二层和三层的网络在应对这些需求时变得力不从心,虽然很多改进型的技术比如堆叠、SVF、TRILL 等能够增加二层的范围,努力改进经典网络,但是要做到对网络改动尽可能小的同时保证灵活性却非常困难。为了解决这些问题,有很多方案被提出来,Overlay 就是其中之一,而 VXLANOverlay 的一种典型的技术方案。下面就对 Overlay 做一个简要的介绍。

2. Overlay 是个啥?
#


Overlay 在网络技术领域,指的是一种网络架构上叠加的虚拟化技术模式,其大体框架是对基础网络不进行大规模修改的条件下,实现应用在网络上的承载,并能与其它网络业务分离,并且以基于 IP 的基础网络技术为主。

IETF 在 Overlay 技术领域提出 VXLANNVGRESTT 三大技术方案。大体思路均是将以太网报文承载到某种隧道层面,差异性在于选择和构造隧道的不同,而底层均是 IP 转发。VXLANSTT 对于现网设备而言对流量均衡要求较低,即负载链路负载分担适应性好,一般的网络设备都能对 L2-L4 的数据内容参数进行链路聚合或等价路由的流量均衡,而 NVGRE 则需要网络设备对 GRE 扩展头感知并对 flow ID 进行 HASH,需要硬件升级STT 对于 TCP 有较大修改,隧道模式接近 UDP 性质,隧道构造技术属于革新性,且复杂度较高,而 VXLAN 利用了现有通用的 UDP 传输,成熟性极高。

总体比较,VLXAN 技术具有更大优势,而且当前 VLXAN 也得到了更多厂家和客户的支持,已经成为 Overlay 技术的主流标准。

3. VXLAN 协议原理
#


VXLAN 有几个常见的术语:

  • VTEP(VXLAN Tunnel Endpoints,VXLAN 隧道端点)

    VXLAN 网络的边缘设备,用来进行 VXLAN 报文的处理(封包和解包)。VTEP 可以是网络设备(比如交换机),也可以是一台机器(比如虚拟化集群中的宿主机)。

  • VNI(VXLAN Network Identifier,VXLAN 网络标识符)

    VNI 是每个 VXLAN 段的标识,是个 24 位整数,一共有 $2^{24} = 16777216$(一千多万),一般每个 VNI 对应一个租户,也就是说使用 VXLAN 搭建的公有云可以理论上可以支撑千万级别的租户。

  • Tunnel(VXLAN 隧道)

    隧道是一个逻辑上的概念,在 VXLAN 模型中并没有具体的物理实体向对应。隧道可以看做是一种虚拟通道,VXLAN 通信双方认为自己是在直接通信,并不知道底层网络的存在。从整体来说,每个 VXLAN 网络像是为通信的虚拟机搭建了一个单独的通信通道,也就是隧道。

图片描述: 20200723162743.png

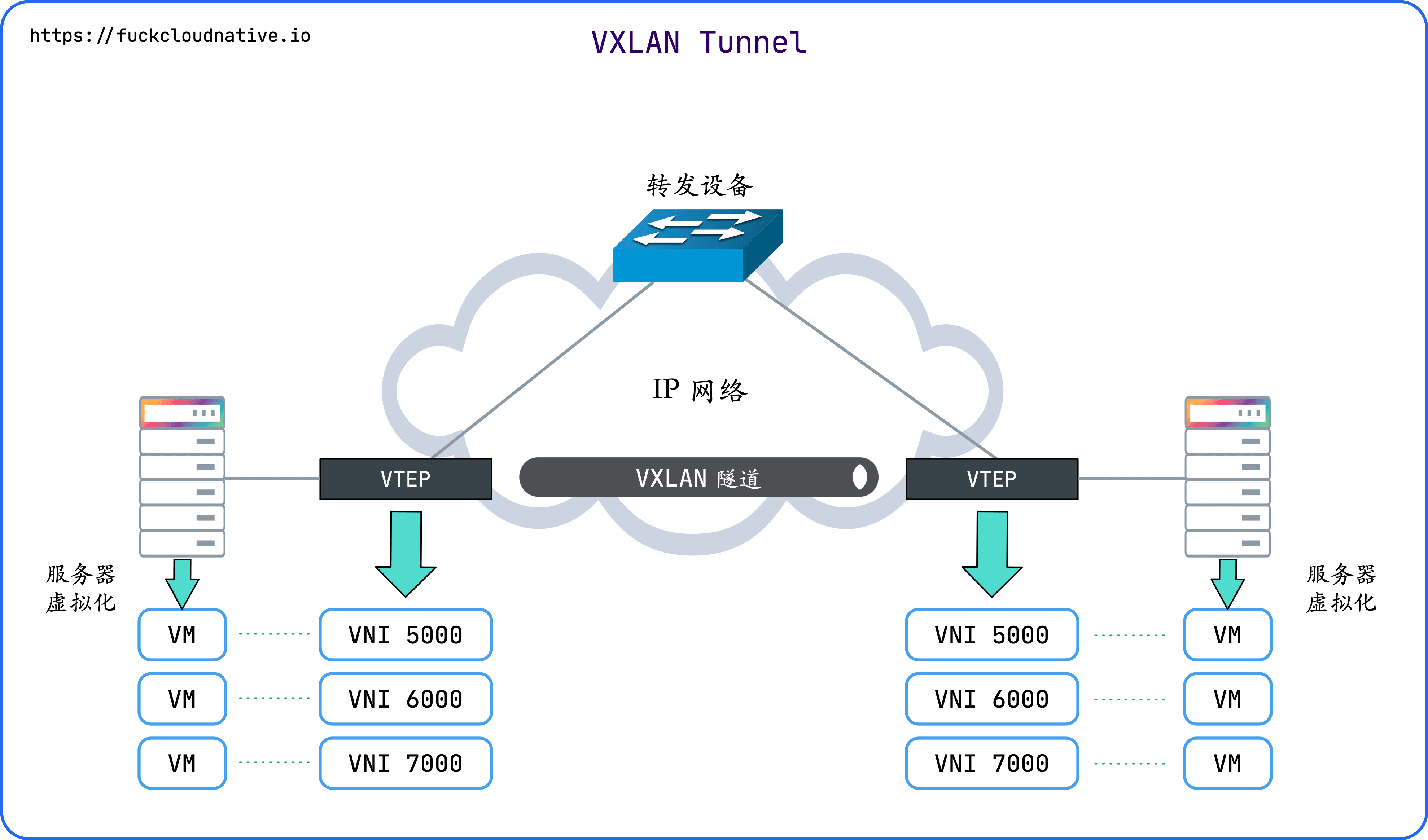

上图所示为 VXLAN 的工作模型,它创建在原来的 IP 网络(三层)上,只要是三层可达(能够通过 IP 相互通信)的网络就能部署 VXLAN。在 VXLAN 网络的每个端点都有一个 VTEP 设备,负责 VXLAN 协议报文的解包和封包,也就是在虚拟报文上封装 VTEP 通信的报文头部。

物理网络上可以创建多个 VXLAN 网络,可以将这些 VXLAN 网络看成一个隧道,不同节点上的虚拟机/容器能够通过隧道直连。通过 VNI 标识不同的 VXLAN 网络,使得不同的 VXLAN 可以相互隔离。

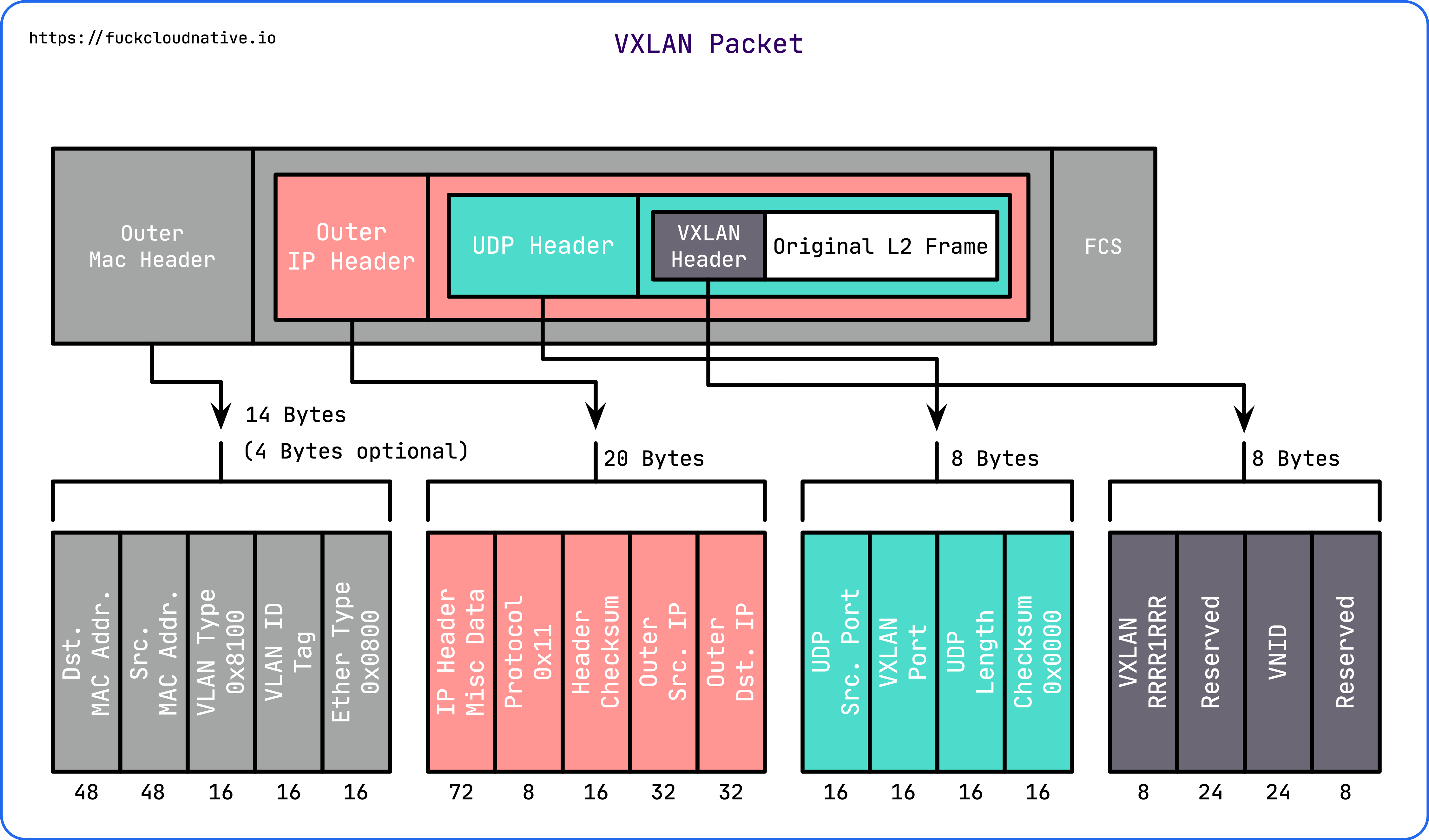

VXLAN 的报文结构如下图所示:

图片描述: 20200723162744.png

  • VXLAN Header : 在原始二层帧的前面增加 8 字节的 VXLAN 的头部,其中最主要的是 VNID,占用 3 个字节(即 24 bit),类似 VLAN ID,可以具有 $2^{24}$ 个网段。

  • UDP Header : 在 VXLAN 和原始二层帧的前面使用 8 字节 UDP 头部进行封装(MAC IN UDP),目的端口号缺省使用 4789,源端口按流随机分配(通过 MAC,IP,四层端口号进行 hash 操作), 这样可以更好的做 ECMP

    IANA(Internet As-signed Numbers Autority)分配了 4789 作为 VXLAN 的默认目的端口号。

在上面添加的二层封装之后,再添加底层网络的 IP 头部(20 字节)和 MAC 头部(14 字节),这里的 IP 和 MAC 是宿主机的 IP 地址和 MAC 地址

同时,这里需要注意 MTU 的问题,传统网络 MTU 一般为 1500,这里加上 VXLAN 的封装多出的(36+14/18,对于 14 的情况为 access 口,省去了 4 字节的 VLAN Tag)5054 字节,需要调整 MTU 为 15501554,防止频繁分包。

字段长度含义
UDP HeaderSource Port16 bit源端口号是内层以太报文头通过哈希算法计算后的值
Dest Port16 bit目的 UDP 端口号是 4789
UDP Length16 bitUDP 数据包长度
UDP Checksum16 bitUDP 数据包校验和
VXLAN HeaderVXLAN Flags8 bit取值为 00001000
Reserved_124 bit保留字段,必须设置为 0
VXLAN Network Identifier24 bitVXLAN 网络标识,用于区分 VXLAN 段
Reserved_28 bit保留字段,必须设置为 0

VXLAN 的 Flood 与 Learn
#

总的来说,VXLAN 报文的转发过程就是:原始报文经过 VTEP,被 Linux 内核添加上 VXLAN 头部以及外层的 UDP 头部,再发送出去,对端 VTEP 接收到 VXLAN 报文后拆除外层 UDP 头部,并根据 VXLAN 头部的 VNI 把原始报文发送到目的服务器。但这里有一个问题,第一次通信前双方如何知道所有的通信信息?这些信息包括:

  • 哪些 VTEP 需要加到一个相同的 VNI 组?
  • 发送方如何知道对方的 MAC 地址?
  • 如何知道目的服务器在哪个节点上(即目的 VTEP 的地址)?

第一个问题简单,VTEP 通常由网络管理员来配置。要回答后面两个问题,还得回到 VXLAN 协议的报文上,看看一个完整的 VXLAN 报文需要哪些信息:

  • 内层报文 : 通信双方的 IP 地址已经明确,只需要 VXLAN 填充对方的 MAC 地址,因此需要一个机制来实现 ARP 功能。

  • VXLAN 头部 : 只需要知道 VNI。一般直接配置在 VTEP 上,要么提前规划,要么根据内层报文自动生成。

  • UDP 头部 : 需要知道源端口和目的端口,源端口由系统自动生成,目的端口默认是 4789

  • IP 头部 : 需要知道对端 VTEP 的 IP 地址,这个是最关键的部分

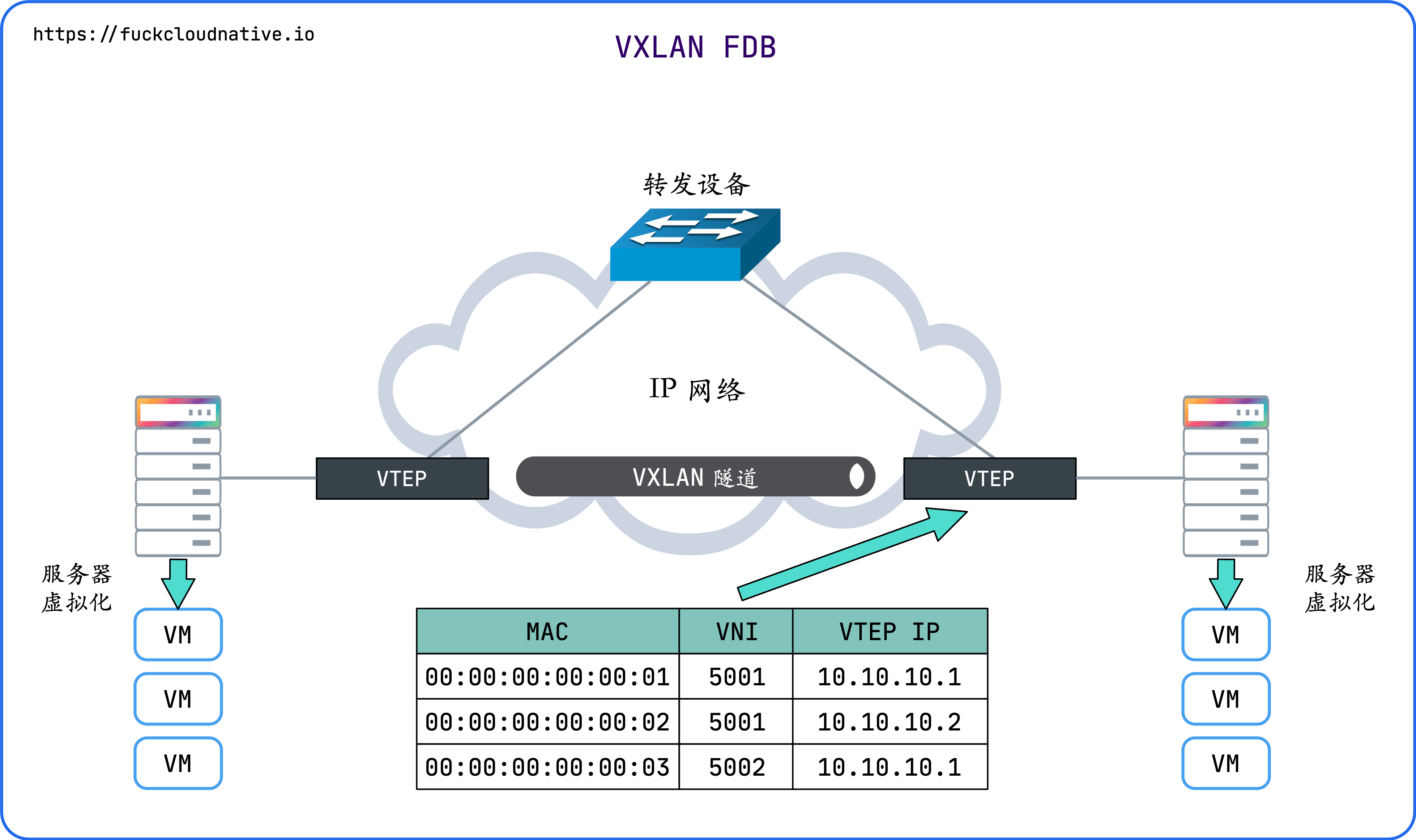

    实际上,VTEP 也会有自己的转发表,转发表通过泛洪和学习机制来维护,对于目标 MAC 地址在转发表中不存在的未知单播,广播流量,都会被泛洪给除源 VTEP 外所有的 VTEP,目标 VTEP 响应数据包后,源 VTEP 会从数据包中学习到 MACVNIVTEP 的映射关系,并添加到转发表中,后续当再有数据包转发到这个 MAC 地址时,VTEP 会从转发表中直接获取到目标 VTEP 地址,从而发送单播数据到目标 VTEP。

    图片描述: 20200723162745.png

    VTEP 转发表的学习可以通过以下两种方式:

    • 多播
    • 外部控制中心(如 Flannel、Cilium 等 CNI 插件)
  • MAC 头部 : 确定了 VTEP 的 IP 地址,后面就好办了,MAC 地址可以通过经典的 ARP 方式获取。

4. Linux 的 VXLAN
#


Linux 对 VXLAN 协议的支持时间并不久,2012 年 Stephen Hemminger 才把相关的工作合并到 kernel 中,并最终出现在 kernel 3.7.0 版本。为了稳定性和很多的功能,可能会看到某些软件推荐在 3.9.0 或者 3.10.0 以后版本的 kernel 上使用 VXLAN。

到了 kernel 3.12 版本,Linux 对 VXLAN 的支持已经完备,支持单播和组播,IPv4 和 IPv6。利用 man 查看 ip 的 link 子命令,可以查看是否有 VXLAN type:

$ man ip-link

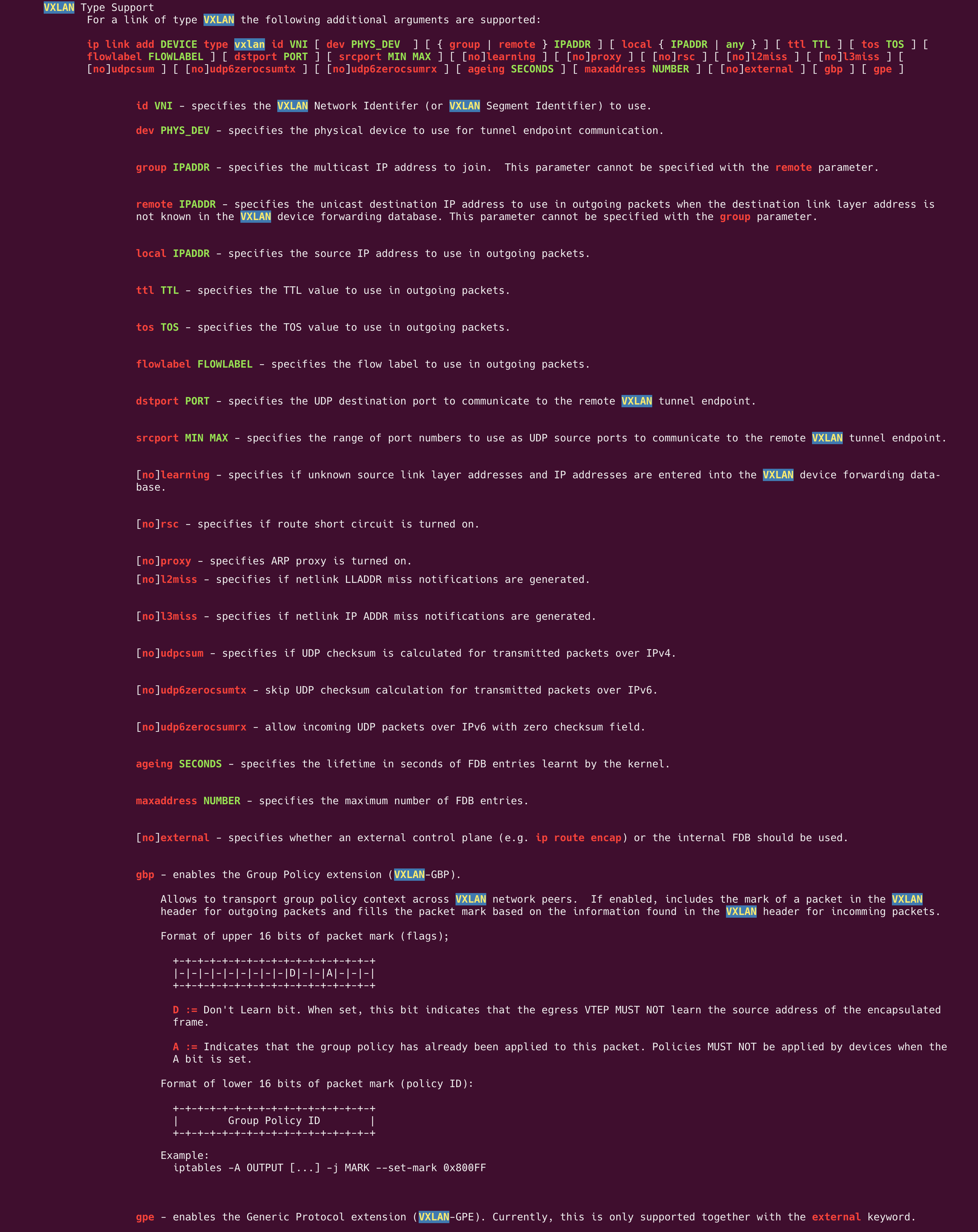

搜索 VXLAN,可以看到如下描述:

图片描述: 20200723162746.png

管理 VXLAN 接口
#

Linux VXLAN 接口的基本管理如下:

  1. 创建点对点的 VXLAN 接口:

    $ ip link add vxlan0 type vxlan id 4100 remote 192.168.1.101 local 192.168.1.100 dstport 4789 dev eth0


    其中 id 为 VNI,remote 为远端主机的 IP,local 为你本地主机的 IP,dev 代表 VXLAN 数据从哪个接口传输。

    在 VXLAN 中,一般将 VXLAN 接口(本例中即 vxlan0)叫做 VTEP

  2. 创建多播模式的 VXLAN 接口:

    $ ip link add vxlan0 type vxlan id 4100 group 224.1.1.1 dstport 4789 dev eth0


    多播组主要通过 ARP 泛洪来学习 MAC 地址,即在 VXLAN 子网内广播 ARP 请求,然后对应节点进行响应。group 指定多播组的地址。

  3. 查看 VXLAN 接口详细信息:

    $ ip -d link show vxlan0


FDB 表
#

FDB(Forwarding Database entry,即转发表)是 Linux 网桥维护的一个二层转发表,用于保存远端虚拟机/容器的 MAC地址,远端 VTEP IP,以及 VNI 的映射关系,可以通过 bridge fdb 命令来对 FDB 表进行操作:

  • 条目添加:

    $ bridge fdb add <remote_host_mac> dev <vxlan_interface> dst <remote_host_ip>

  • 条目删除:

    $ bridge fdb del <remote_host_mac> dev <vxlan_interface>

  • 条目更新:

    $ bridge fdb replace <remote_host_mac> dev <vxlan_interface> dst <remote_host_ip>

  • 条目查询:

    $ bridge fdb show


5. 总结
#


本文通过介绍 VXLAN 出现的时代背景、VXLAN 的概念和网络模型、VXLAN 报文结构,让你对 VXLAN 有了初步的认识;通过介绍 VXLAN 转发表的泛洪和学习,让你知道了通信双方如何感知对方;最后介绍了 Linux 中 VXLAN 的基本配置,让你进一步了解如何在 Linux 中玩转 VXLAN。下一篇文章将会通过实战来说明如何搭建基于 VXLAN 的 Overlay 网络,顺便展开解读上文提到的多播和外部控制中心的工作原理。
