VXLAN 基础教程：在 Linux 上配置 VXLAN 网络

Table of Contents

上篇文章结尾提到 Linux 是支持 VXLAN 的，我们可以使用 Linux 搭建基于 VXLAN 的 overlay 网络，以此来加深对 VXLAN 的理解，毕竟光说不练假把式。

1. 点对点的 VXLAN
#

先来看看最简单的点对点 VXLAN 网络，点对点 VXLAN 即两台主机构建的 VXLAN 网络，每台主机上有一个 VTEP，VTEP 之间通过它们的 IP 地址进行通信。点对点 VXLAN 网络拓扑图如图所示：

为了不影响主机的网络环境，我们可以使用 Linux VRF 来隔离 root network namespace 的路由。VRF（Virtual Routing and Forwarding）是由路由表和一组网络设备组成的路由实例，你可以理解为轻量级的 network namespace，只虚拟了三层的网络协议栈，而 network namespace 虚拟了整个网络协议栈。详情参看 Linux VRF(Virtual Routing Forwarding)的原理和实现。

Linux Kernel 版本大于 4.3 才支持 VRF，建议做本文实验的同学先升级内核。

当然了，如果你有专门用来做实验的干净主机，可以不用 VRF 来隔离。

下面结合 VRF 来创建一个点对点 VXLAN 网络。

首先在 192.168.57.50 上创建 VXLAN 接口：

$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  remote 192.168.57.54 \
  local 192.168.57.50 \
  dev eth0

重要参数解释：

id 42 : 指定 VNI 的值，有效值在 1 到 $2^{24}$ 之间。
dstport : VTEP 通信的端口，IANA 分配的端口是 4789。如果不指定，Linux 默认使用 8472。
remote : 对端 VTEP 的地址。
local : 当前节点 VTEP 要使用的 IP 地址，即当前节点隧道口的 IP 地址。
dev eth0 : 当前节点用于 VTEP 通信的设备，用来获取 VTEP IP 地址。这个参数与 local 参数目的相同，二选一即可。

查看 vxlan0 的详细信息：

$ ip -d link show vxlan0

11: vxlan0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master vrf-test state UNKNOWN mode DEFAULT group default qlen 1000
    link/ether 82:f3:76:95🆎e1 brd ff:ff:ff:ff:ff:ff promiscuity 0
    vxlan id 42 remote 192.168.57.54 local 192.168.57.50 srcport 0 0 dstport 4789 ageing 300 udpcsum noudp6zerocsumtx noudp6zerocsumrx

接下来创建一个 VRF，并将 vxlan0 绑定到该 VRF 中：

$ ip link add vrf0 type vrf table 10
$ ip link set vrf0 up
$ ip link set vxlan0 master vrf0

再次查看 vxlan0 的信息：

$ ip -d link show vxlan0

13: vxlan0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master vrf0 state UNKNOWN mode DEFAULT group default qlen 1000
    link/ether aa:4d:80:e3:75:e0 brd ff:ff:ff:ff:ff:ff promiscuity 0
    vxlan id 42 remote 192.168.57.54 local 192.168.57.50 srcport 0 0 dstport 4789 ageing 300 udpcsum noudp6zerocsumtx noudp6zerocsumrx
    vrf_slave table 10 addrgenmode eui64 numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535

你会发现多了 VRF 的信息。

接下来为 vxlan0 配置 IP 地址并启用它：

$ ip addr add 172.18.1.2/24 dev vxlan0
$ ip link set vxlan0 up

执行成功后会发现 VRF 路由表项多了下面的内容，所有目的地址是 172.18.1.0/24 网络包要通过 vxlan0 转发：

$ ip route show vrf vrf0

172.18.1.0/24 dev vxlan0 proto kernel scope link src 172.18.1.2

同时也会增加一条 FDB 转发表：

$ bridge fdb show

00:00:00:00:00:00 dev vxlan0 dst 192.168.57.54 self permanent

这个表项的意思是，默认的 VTEP 对端地址为 192.168.57.54。换句话说，原始报文经过 vxlan0 后会被内核添加上 VXLAN 头部，而外部 UDP 头的目的 IP 地址会被冠上 192.168.57.54。

在另一台主机（192.168.57.54）上也进行相同的配置：

$ ip link add vxlan0 type vxlan id 42 dstport 4789 remote 192.168.57.50
$ ip link add vrf0 type vrf table 10
$ ip link set vrf0 up
$ ip link set vxlan0 master vrf0
$ ip addr add 172.18.1.3/24 dev vxlan0
$ ip link set vxlan0 up

一切大功告成之后，就可以相互通信了，在 192.168.57.50 上 ping 172.18.1.3：

$ ping 172.18.1.3 -I vrf0

同时使用 wireshark 远程抓包：

$ ssh root@192.168.57.54 'tcpdump -i any -s0 -c 10 -nn -w - port 4789' | /Applications/Wireshark.app/Contents/MacOS/Wireshark -k -i -

具体含义我就不解释了，参考 Tcpdump 示例教程。

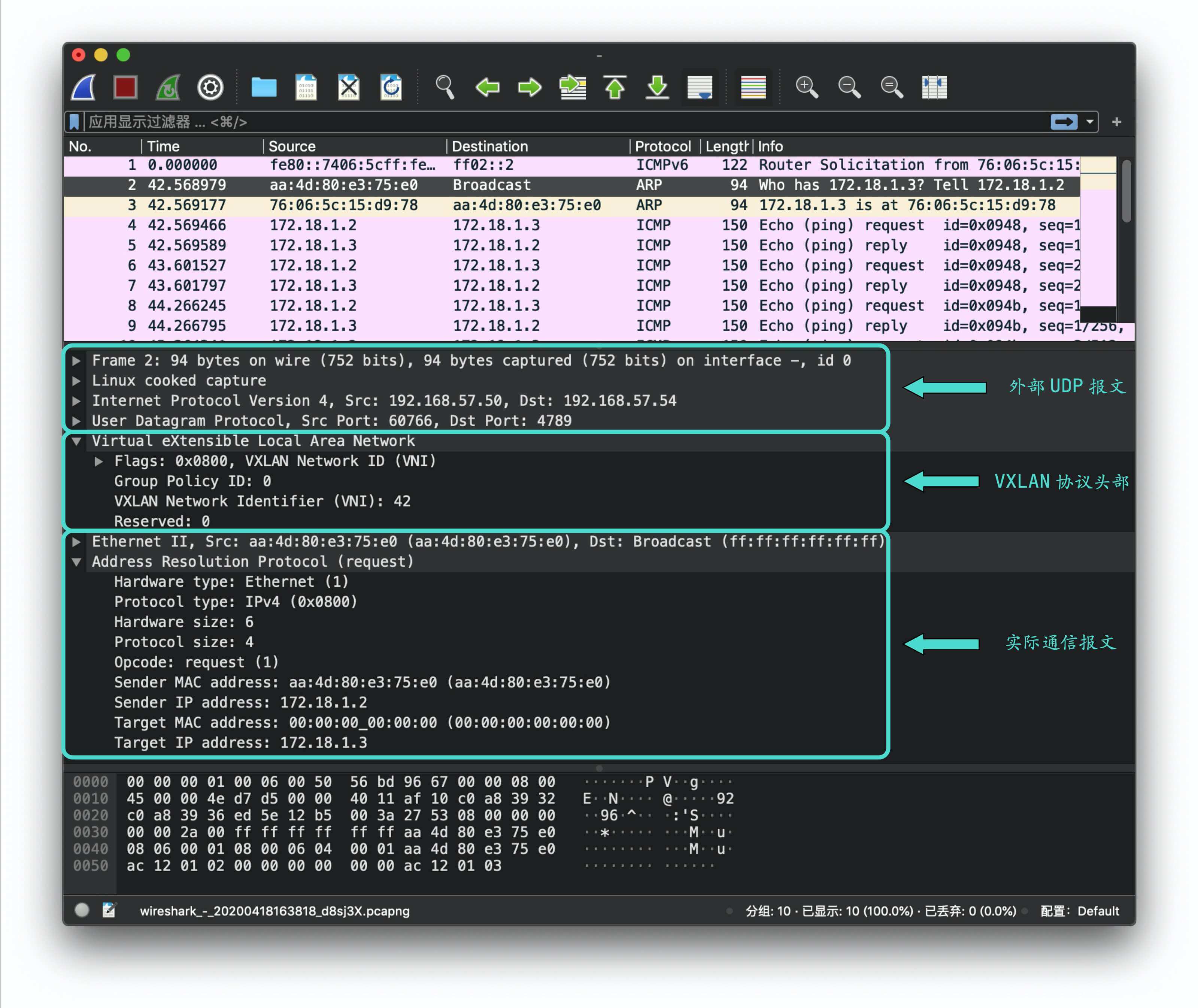

可以看到 VXLAN 报文可以分为三块：

最内层是 overlay 网络中实际通信的实体看到的报文（比如这里的 ARP 请求），它们和经典网络的通信报文没有任何区别，除了因为 MTU 导致有些报文比较小。
中间一层是 VXLAN 头部，我们最关心的字段 VNI 确实是 42。
最外层是 VTEP 所在主机的通信报文头部，目的 IP 地址为对端 192.168.57.54。

下面来分析这个最简单的模式下 vxlan 通信的过程：

发送 ping 报文到 172.18.1.3，查看路由表，报文会从 vxlan0 发出去。
内核发现 vxlan0 的 IP 是 172.18.1.2/24，和目的 IP 在同一个网段，所以在同一个局域网，需要知道对方的 MAC 地址，因此会发送 ARP 报文查询。
ARP 报文源 MAC 地址为 vxlan0 的 MAC 地址，目的 MAC 地址为全 1 的广播地址（ff:ff:ff:ff:ff:ff）。
VXLAN 根据配置（VNI 42）添加上头部。
对端的 VTEP 地址为 192.168.57.54，将报文发送到该地址。
对端主机接收到这个报文，内核发现是 VXLAN 报文，会根据 VNI 发送给对应的 VTEP。
VTEP 去掉 VXLAN 头部，取出真正的 ARP 请求报文，同时，VTEP 会记录源 MAC 地址和 IP 地址信息到 FDB 表中，这便是一次学习过程。然后生成 ARP 应答报文。
```
$ bridge fdb show

00:00:00:00:00:00 dev vxlan0 dst 192.168.57.50 self permanent
aa:4d:80:e3:75:e0 dev vxlan0 dst 192.168.57.50 self
```
应答报文目的 MAC 地址是发送方 VTEP 的 MAC 地址，目的 IP 是发送方 VTEP 的 IP 地址，直接发送给目的 VTEP。
应答报文通过 underlay 网络直接返回给发送方主机，发送方主机根据 VNI 把报文转发给 VTEP，VTEP 解包取出 ARP 应答报文，添加 ARP 缓存到内核，并根据报文学习到目的 VTEP 的 IP 地址和目的 MAC 地址，添加到 FDB 表中。
```
$ ip neigh show vrf vrf0

172.18.1.3 dev vxlan0 lladdr 76:06:5c:15:d9:78 STALE

$ bridge fdb show

00:00:00:00:00:00 dev vxlan0 dst 192.168.57.54 self permanent
fe:4a:7e:a2:b5:5d dev vxlan0 dst 192.168.57.54 self
```
至此 VTEP 已经知道了通信需要的所有信息，后续 ICMP 的 ping 报文都是在这条逻辑隧道中单播进行的，不再需要发送 ARP 报文查询。

总结以上过程：一个 VXLAN 网络的 ping 报文要经历 ARP 寻址 + ICMP 响应 两个过程，一旦 VTEP 设备学习到了对方 ARP 地址，后续通信就可以免去 ARP 寻址的过程。

2. VXLAN + Bridge
#

上述的点对点 VXLAN 网络通信双方只有一个 VTEP，且只有一个通信实体，而在实际生产中，每台主机上都有几十台甚至上百台虚拟机或容器需要通信，因此需要一种机制将这些通信实体组织起来，再通过隧道口 VTEP 转发出去。

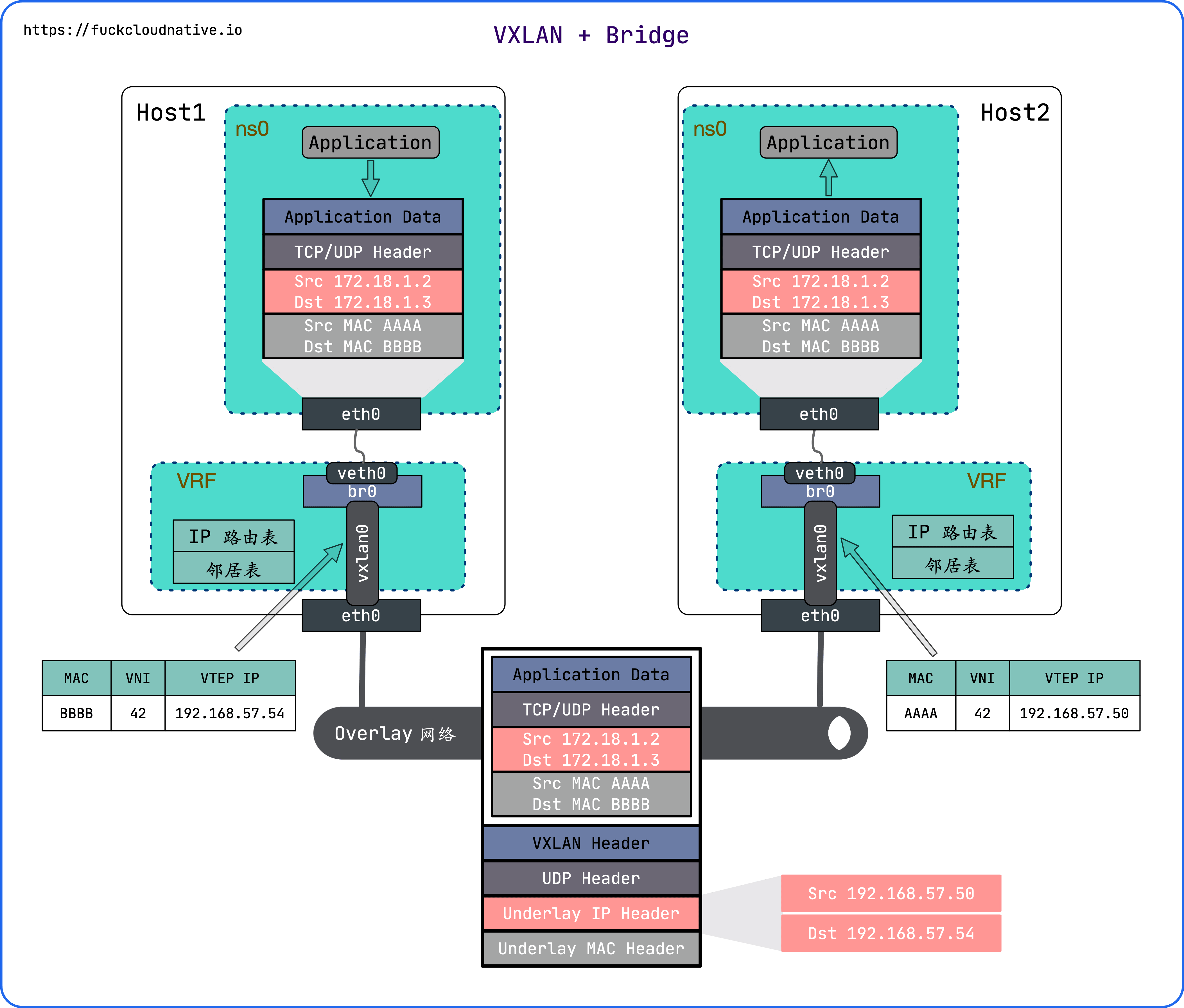

方案其实也很常见，Linux Bridge 就可以将多块虚拟网卡连接起来，因此可以选择使用 Bridge 将多个虚拟机或容器放到同一个 VXLAN 网络中，网络拓扑图如图所示：

和上面的模式相比，这里只是多了一个 Bridge，用来连接不同 network namespace 中的 veth pair，同时 VXLAN 网卡也需要连接到该 Bridge。

首先在 192.168.57.50 上创建 VXLAN 接口：

$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  local 192.168.57.50 \
  remote 192.168.57.54

然后创建网桥 bridge0，把 VXLAN 网卡 vxlan0 绑定到上面，然后将 bridge0 绑定到 VRF 中，并启动它们：

$ ip link add br0 type bridge
$ ip link set vxlan0 master br0
$ ip link add vrf0 type vrf table 10
$ ip link set br0 master vrf0
$ ip link set vxlan0 up
$ ip link set br0 up
$ ip link set vrf0 up

下面创建 network namespace 和一对 veth pair，并把 veth pair 的其中一端绑定到网桥，然后把另一端放到 network namespace 并绑定 IP 地址 172.18.1.2：

$ ip netns add ns0

$ ip link add veth0 type veth peer name eth0 netns ns0
$ ip link set veth0 master br0
$ ip link set veth0 up

$ ip -n ns0 link set lo up
$ ip -n ns0 addr add 172.18.1.2/24 dev eth0
$ ip -n ns0 link set eth0 up

用同样的方法在另一台主机上配置 VXLAN 网络，绑定 172.18.1.3 到另外一个 network namespace 中的 eth0：

$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  local 192.168.57.54 \
  remote 192.168.57.50

$ ip link add br0 type bridge
$ ip link set vxlan0 master br0
$ ip link add vrf0 type vrf table 10
$ ip link set br0 master vrf0
$ ip link set vxlan0 up
$ ip link set br0 up
$ ip link set vrf0 up

$ ip netns add ns0

$ ip link add veth0 type veth peer name eth0 netns ns0
$ ip link set veth0 master br0
$ ip link set veth0 up

$ ip -n ns0 link set lo up
$ ip -n ns0 addr add 172.18.1.3/24 dev eth0
$ ip -n ns0 link set eth0 up

从 172.18.1.2 ping 172.18.1.3 发现整个通信过程和前面的实验类似，只不过容器发出的 ARP 报文会先经过网桥，再转发给 vxlan0，然后在 vxlan0 处由 Linux 内核添加 VXLAN 头部，最后发送给对端。

逻辑上，VXLAN 网络下不同主机上的 network namespace 中的网卡都被连接到了同一个网桥上，这样就可以在同一个主机上创建同一 VXLAN 网络下的多个容器，并相互通信了。

3. 多播模式的 VXLAN
#

上面两种模式只能点对点连接，也就是说同一个 VXLAN 网络中只能有两个节点，这怎么能忍。。。有没有办法让同一个 VXLAN 网络中容纳多个节点呢？我们先来回顾一下 VXLAN 通信的两个关键信息：

对方虚拟机（或容器）的 MAC 地址
对方所在主机的 IP 地址（即对端 VTEP 的 IP 地址）

跨主机的容器之间首次通信时需要知道对方的 MAC 地址，因此会发送 ARP 报文查询。如果有多个节点，就要把 ARP 查询报文发送到所有节点，但传统的 ARP 报文广播是做不到的，因为 Underlay 和 Overlay 不在同一个二层网络，默认情况下 ARP 广播是逃不出主机的。要想实现 Overlay 网络的广播，必须要把报文发送到所有 VTEP 所在的节点，为了解决这个问题，大概有两种思路：

使用多播，把网络中的某些节点组成一个虚拟的整体。
事先知道 MAC 地址和 VTEP IP 信息，直接把 ARP 和 FDB 信息告诉发送方 VTEP。一般是通过外部的分布式控制中心来收集这些信息，收集到的信息会分发给同一个 VXLAN 网络的所有节点。

我们先来看看多播是怎么实现的，分布式控制中心留到下一篇再讲。

如果 VXLAN 要使用多播模式，需要底层的网络支持多播功能，多播地址范围为 224.0.0.0~239.255.255.255。

和上面的点对点 VXLAN + Bridge 模式相比，这里只是将对端的参数改成 group 参数，其他不变，命令如下：

# 在主机 192.168.57.50 上执行
$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  local 192.168.57.50 \
  group 224.1.1.1

$ ip link add br0 type bridge
$ ip link set vxlan0 master br0
$ ip link add vrf0 type vrf table 10
$ ip link set br0 master vrf0
$ ip link set vxlan0 up
$ ip link set br0 up
$ ip link set vrf0 up

$ ip netns add ns0

$ ip link add veth0 type veth peer name eth0 netns ns0
$ ip link set veth0 master br0
$ ip link set veth0 up

$ ip -n ns0 link set lo up
$ ip -n ns0 addr add 172.18.1.2/24 dev eth0
$ ip -n ns0 link set eth0 up

# 在主机 192.168.57.54 上执行
$ ip link add vxlan0 type vxlan \
  id 42 \
  dstport 4789 \
  local 192.168.57.54 \
  group 224.1.1.1

$ ip link add br0 type bridge
$ ip link set vxlan0 master br0
$ ip link add vrf0 type vrf table 10
$ ip link set br0 master vrf0
$ ip link set vxlan0 up
$ ip link set br0 up
$ ip link set vrf0 up

$ ip netns add ns0

$ ip link add veth0 type veth peer name eth0 netns ns0
$ ip link set veth0 master br0
$ ip link set veth0 up

$ ip -n ns0 link set lo up
$ ip -n ns0 addr add 172.18.1.3/24 dev eth0
$ ip -n ns0 link set eth0 up

和上面的实验明显有区别的是 FDB 表项的内容：

$ bridge fdb show

00:00:00:00:00:00 dev vxlan0 dst 224.1.1.1 self permanent

dst 字段的值变成了多播地址 224.1.1.1，而不是之前对方的 VTEP 地址，VTEP 会通过 IGMP（Internet Group Management Protocol）加入同一个多播组 224.1.1.1。

我们来分析下多播模式下 VXLAN 通信的全过程：

发送 ping 报文到 172.18.1.3，查看路由表，报文会从 vxlan0 发出去。
内核发现 vxlan0 的 IP 是 172.18.1.2/24，和目的 IP 在同一个网段，所以在同一个局域网，需要知道对方的 MAC 地址，因此会发送 ARP 报文查询。
ARP 报文源 MAC 地址为 vxlan0 的 MAC 地址，目的 MAC 地址为全 1 的广播地址（ff:ff:ff:ff:ff:ff）。
VXLAN 根据配置（VNI 42）添加上头部。
到这一步就和之前不一样了，由于不知道对端 VTEP 在哪台主机，根据多播配置，VTEP 会往多播地址 224.1.1.1 发送多播报文。
多播组中的所有主机都会收到这个报文，内核发现是 VXLAN 报文，就会根据 VNI 发送给相应的 VTEP。
收到报文的所有主机的 VTEP 会去掉 VXLAN 的头部，取出真正的 ARP 请求报文。同时，VTEP 会记录源 MAC 地址和 IP 地址信息到 FDB 表中，这便是一次学习过程。如果发现 ARP 不是发送给自己的，就直接丢弃；如果是发送给自己的，则生成 ARP 应答报文。
后面的步骤就和上面的实验相同了。

整个通信过程和之前比较类似，只是 Underlay 采用组播的方式发送报文，对于多节点的 VXLAN 网络来说比较简单高效。但多播也是有它的问题的，并不是所有网络设备都支持多播（比如公有云），再加上多播方式带来的报文浪费，在实际生成中很少被采用。下篇文章就着重介绍如何通过分布式控制中心来自动发现 VTEP 和 MAC 地址等信息。
