Device Mapper基础教程：Docker 中使用 devicemapper 存储驱动

准备条件

#

• devicemapper 存储驱动是 RHEL, CentOS 和 Oracle Linux 系统上唯一一个支持 Docker EE 和 Commercially Supported Docker Engine (CS-Engine) 的存储驱动，具体参考 Product compatibility matrix.

• devicemapper 在 CentOS, Fedora, Ubuntu 和 Debian 上也支持 Docker CE。

• 如果你更改了 Docker 的存储驱动，那么你之前在本地创建的所有容器都将无法访问。

配置Docker使用devicemapper

#

Docker 主机运行 devicemapper 存储驱动时，默认的配置模式为 loop-lvm。此模式使用空闲的文件来构建用于镜像和容器快照的精简存储池。该模式设计为无需额外配置开箱即用(out-of-the-box)。不过生产部署不应该以 loop-lvm 模式运行。

2.1 生产环境配置direct-lvm模式

#

CentOS7 从 Docker 17.06 开始支持通过 Docker 自动配置 direct-lvm，所以推荐使用该工具配置。当然也可以手动配置 lvm，添加相关配置选项，不过过程较为繁琐一点。

自动配置 direct-lvm 模式

#

该方法只适用于一个块设备，如果你有多个块设备，请通过手动配置 direct-lvm 模式。

示例配置文件位置 /usr/lib/docker-storage-setup/docker-storage-setup，可以查看其中相关配置的详细说明，或者通过 man docker-storage-setup 获取帮助，以下介绍几个关键的选项：

编辑 /etc/docker/daemon.json，设置好参数后重新启动 Docker 使更改生效。下面是一个示例：

{
  "storage-driver": "devicemapper",
  "storage-opts": [
    "dm.directlvm_device=/dev/xdf",
    "dm.thinp_percent=95",
    "dm.thinp_metapercent=1",
    "dm.thinp_autoextend_threshold=80",
    "dm.thinp_autoextend_percent=20",
    "dm.directlvm_device_force=false"
  ]
}

关于存储的更多参数请参考：

• Stable

• Edge

手动配置 direct-lvm 模式

#

下面的步骤创建一个逻辑卷，配置用作存储池的后端。我们假设你有在 /dev/xvdf 的充足空闲空间的块设备。也假设你的 Docker daemon 已停止。

• 1.登录你要配置的 Docker 主机并停止 Docker daemon。

• 2.安装LVM2软件包。LVM2软件包含管理Linux上逻辑卷的用户空间工具集。

  • RHEL / CentOS: device-mapper-persistent-data, lvm2 以及相关依赖
  • Ubuntu / Debian: thin-provisioning-tools, lvm2 以及相关依赖

• 3.创建物理卷。

$ pvcreate /dev/xvdf

Physical volume "/dev/xvdf" successfully created.

• 4.创建一个 “docker” 卷组。

$ vgcreate docker /dev/xvdf

Volume group "docker" successfully created

• 5.创建一个名为thinpool的存储池。

  在此示例中，设置池大小为 “docker” 卷组大小的 95％。 其余的空闲空间可以用来自动扩展数据或元数据。

$ lvcreate --wipesignatures y -n thinpool docker -l 95%VG

Logical volume "thinpool" created.

$ lvcreate --wipesignatures y -n thinpoolmeta docker -l 1%VG

Logical volume "thinpoolmeta" created.

• 6.将存储池转换为 thinpool 格式。

$ lvconvert -y \
--zero n \
-c 512K \
--thinpool docker/thinpool \
--poolmetadata docker/thinpoolmeta

WARNING: Converting logical volume docker/thinpool and docker/thinpoolmeta to
thin pool's data and metadata volumes with metadata wiping.
THIS WILL DESTROY CONTENT OF LOGICAL VOLUME (filesystem etc.)
Converted docker/thinpool to thin pool.

• 7.通过 lvm profile 配置存储池的自动扩展。

$ vi /etc/lvm/profile/docker-thinpool.profile

• 8.设置参数 thin_pool_autoextend_threshold 和 thin_pool_autoextend_percent 的值。

设置 thin_pool_autoextend_threshold 值。这个值应该是之前设置存储池余下空间的百分比(100 = disabled)。

thin_pool_autoextend_threshold = 80

设置当存储池自动扩容时，增加存储池的空间百分比（100 =禁用）

thin_pool_autoextend_percent = 20

检查你的 docker-thinpool.profile 的设置。一个示例 /etc/lvm/profile/docker-thinpool.profile 应该类似如下：

activation {
  thin_pool_autoextend_threshold=80
  thin_pool_autoextend_percent=20
}

• 9.应用新的 lvm 配置。

$ lvchange --metadataprofile docker-thinpool docker/thinpool

Logical volume docker/thinpool changed.

• 10.查看卷的信息，验证 lv 是否受监控。

$ lvs -o+seg_monitor

LV       VG     Attr       LSize  Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert Monitor
thinpool docker twi-a-t--- 95.00g             0.00   0.01                             monitored

• 11.备份 Docker 存储。

$ mkdir /var/lib/docker.bk
$ mv /var/lib/docker/* /var/lib/docker.bk

• 12.配置一些特定的 devicemapper 选项。

$ cat /etc/docker/daemon.json

{
    "storage-driver": "devicemapper",
    "storage-opts": [
    "dm.thinpooldev=/dev/mapper/docker-thinpool",
    "dm.use_deferred_removal=true",
    "dm.use_deferred_deletion=true"
    ]
}

检查主机上的 devicemapper 结构

#

你可以使用 lsblk 命令来查看以上创建的设备文件和存储池。

$ lsblk
NAME               MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
xvda               202:0    0    8G  0 disk
└─xvda1            202:1    0    8G  0 part /
xvdf               202:80   0   10G  0 disk
├─vg--docker-data          253:0    0   90G  0 lvm
│ └─docker-202:1-1032-pool 253:2    0   10G  0 dm
└─vg--docker-metadata      253:1    0    4G  0 lvm
  └─docker-202:1-1032-pool 253:2    0   10G  0 dm

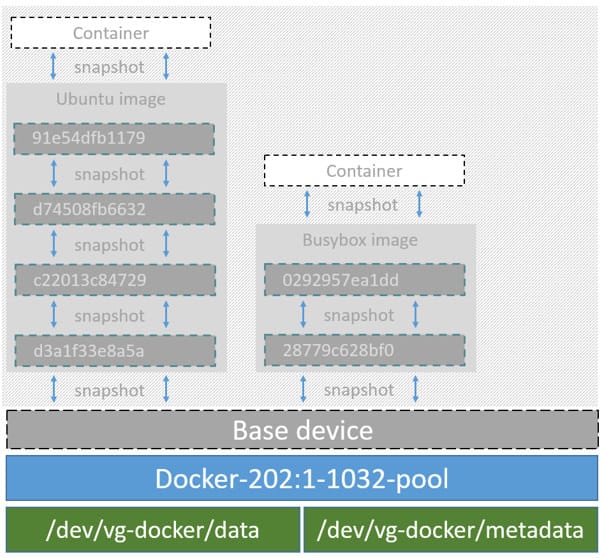

下图显示由 lsblk 命令输出的之前镜像的详细信息。

可以看出，名为 Docker-202:1-1032-pool 的 pool 横跨在 data 和 metadata 设备之上。pool 的命名规则为：

Docker-主设备号:二级设备号-inode号-pool

管理 devicemapper

#

3.1 监控 thin pool

#

不要过于依赖 lvm 的自动扩展，通常情况下 Volume Group 会自动扩展，但有时候 volume 还是会被塞满，你可以通过命令 lvs 或 lvs -a 来监控 volume 剩余的空间。也可以考虑使用 nagios 等监控工具来进行监控。

可以查看 lvm 日志，了解 thin pool 在自动扩容触及阈值时的状态：

$ journalctl -fu dm-event.service

3.2 为正在运行的设备增加容量

#

如果 lv 的存储空间已满，并且 vg 处于满负荷状态，你可以为正在运行的 thin-pool 设备增加存储卷的容量，具体过程取决于您是使用 loop-lvm 精简池还是使用 direct-lvm 精简池。

调整 loop-lvm 精简池的大小

#

调整 loop-lvm 精简池的最简单方法是使用 device_tool 工具，你也可以使用操作系统自带的工具。

a. 使用 device_tool 工具

#

在 docker 官方 github 仓库的 contrib/ 目录中有一个社区贡献的脚本 device_tool.go，你可以通过此工具免去繁琐的步骤来调整 loop-lvm 精简池的大小。这个工具不能保证 100% 有效，最好不要在生产环境中使用 loop-lvm 模式。

1. clone 整个仓库 docker-ce，切换到目录 contrib/docker-device-tool ，按照 README.md 中的说明编译该工具。

2. 使用该工具。例如调整 thin pool 的大小为 200GB。

$ ./device_tool resize 200GB

b. 使用操作系统工具

#

如果你不想使用 device_tool 工具，可以通过操作系统工具手动调整 loop-lvm 精简池的大小。

在 loop-lvm 模式中，Docker 使用的 Device Mapper 设备默认使用 loopback 设备，后端为自动生成的稀疏文件，如下:

$ ls -lsh /var/lib/docker/devicemapper/devicemapper/
总用量 510M
508M -rw-------. 1 root root 100G 10月 30 00:00 data
1.9M -rw-------. 1 root root 2.0G 10月 30 00:00 metadata

data [存放数据] 和 metadata [存放元数据] 的大小从输出可以看出初始化默认为 100G 和 2G 大小，都是稀疏文件，使用多少占用多少。

Docker 在初始化的过程中，创建 data 和 metadata 这两个稀疏文件，并分别附加到回环设备 /dev/loop0 和 /dev/loop1 上，然后基于回环设备创建 thin pool。 默认一个 container 最大存放数据不超过 10G。

查看 data 和 metadata 的文件路径：

$ docker info |grep 'loop file'

 Data loop file: /var/lib/docker/devicemapper/data
 Metadata loop file: /var/lib/docker/devicemapper/metadata

按照以下步骤来增加精简池的大小。在这个例子中，thin-pool 原来的容量为 100GB，增加到200GB。

1. 查看 data 和 metadata 的大小。

   $ ls -lh /var/lib/docker/devicemapper/

   total 1175492
   -rw------- 1 root root 100G Mar 30 05:22 data
   -rw------- 1 root root 2.0G Mar 31 11:17 metadata


2. 使用 truncate 命令将数据文件的大小增加到 200G。

   $ truncate -s 200G /var/lib/docker/devicemapper/data


   注意：减小数据文件的大小有可能会对数据造成破坏，请慎重考虑。

3. 验证文件大小。

   $ ls -lh /var/lib/docker/devicemapper/

   total 1.2G
   -rw------- 1 root root 200G Apr 14 08:47 data
   -rw------- 1 root root 2.0G Apr 19 13:27 metadata


   可以看到 loopback 文件的大小已经改变，但还没有保存到内存中。

4. 在内存中列出环回设备的大小，重新加载该设备，然后再次列出大小。

   $ echo $[ $(sudo blockdev --getsize64 /dev/loop0) / 1024 / 1024 / 1024 ]

   100

   $ losetup -c /dev/loop0

   $ echo $[ $(sudo blockdev --getsize64 /dev/loop0) / 1024 / 1024 / 1024 ]

   200


   重新加载之后，loopback 设备的大小变为 200GB。

5. 重新加载 devicemapper thin pool。

   • 查看 thin pool 的名称

   $ dmsetup status | grep ' thin-pool ' | awk -F ': ' {'print $1'}


   • 查看当前卷的信息表

   $ dmsetup table docker-8:1-123141-pool

   0 209715200 thin-pool 7:1 7:0 128 32768 1 skip_block_zeroing


   • 第二个数字是设备的大小，表示有多少个 512－bytes 的扇区。

   • 128 是最小的可分配的 sector 数。
   • 32768 是最少可用 sector 的 water mark，也就是一个 threshold。
   • 1 代表有一个附加参数。
   • skip_block_zeroing是个附加参数，表示略过用0填充的块。

   • 使用输出的第二个字段计算扩展后的 thin pool 总大小，该字段表示有多少个扇区。100G 的文件含有 209715200 个扇区，扩展到 200G 后，扇区数为 419430400。

   • 使用新的扇区数重新加载 thin pool。

   $ dmsetup suspend docker-8:1-123141-pool

   $ dmsetup reload docker-8:1-123141-pool --table '0 419430400 thin-pool 7:1 7:0 128 32768 1 skip_block_zeroing'

   $ dmsetup resume docker-8:1-123141-pool


调整 direct-lvm 精简池的大小

#

要调整 direct-lvm 精简池的大小，需要添加一块新的块设备到 Docker 的宿主机。并记下内核分配给它的设备名称。例如新的块设备名称为 /dev/xvdg。

按照以下步骤来增加 direct-lvm 精简池的大小，请根据实际情况替换以下部分参数。

1. 查看卷组的信息。

   使用 pvdisplay 命令查看精简池当前正在使用的物理块设备以及卷组的名称

   $ pvdisplay |grep 'VG Name'

   PV Name               /dev/xvdf
   VG Name               docker


2. 扩展卷组。

   $ vgextend docker /dev/xvdg

   Physical volume "/dev/xvdg" successfully created.
   Volume group "docker" successfully extended


3. 扩展逻辑卷 docker/thinpool。

   $ lvextend -l+100%FREE -n docker/thinpool

    Size of logical volume docker/thinpool_tdata changed from 95.00 GiB (24319 extents) to 198.00 GiB (50688 extents).
   Logical volume docker/thinpool_tdata successfully resized.


   该命令使用了存储卷的全部空间，没有配置自动扩展。如果要扩展 metadata 精简池，请使用 docker/thinpool_tmeta 替换 docker/thinpool。

4. 验证新的 thin pool 的大小。

   $ docker info

   ......
   Storage Driver: devicemapper
    Pool Name: docker-thinpool
    Pool Blocksize: 524.3 kB
    Base Device Size: 10.74 GB
    Backing Filesystem: xfs
    Data file:
    Metadata file:
    Data Space Used: 212.3 MB
    Data Space Total: 212.6 GB
    Data Space Available: 212.4 GB
    Metadata Space Used: 286.7 kB
    Metadata Space Total: 1.07 GB
    Metadata Space Available: 1.069 GB
   <output truncated>


   通过 Data Space Available 字段的值查看 thin pool 的大小。

重启操作系统后重新激活 devicemapper

#

如果重启系统后发现 docker 服务启动失败，你会看到像 “Non existing device” 这样的报错信息。这时需要重新激活逻辑卷。

$ lvchange -ay docker/thinpool

devicemapper 存储驱动的工作原理

#

注意：不要直接操作 /var/lib/docker/ 中的任何文件或目录，这些文件和目录由 docker 自动管理。

查看设备和存储池：

$ lsblk

NAME                    MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
xvda                    202:0    0    8G  0 disk
└─xvda1                 202:1    0    8G  0 part /
xvdf                    202:80   0  100G  0 disk
├─docker-thinpool_tmeta 253:0    0 1020M  0 lvm
│ └─docker-thinpool     253:2    0   95G  0 lvm
└─docker-thinpool_tdata 253:1    0   95G  0 lvm
  └─docker-thinpool     253:2    0   95G  0 lvm

查看 docker 正在使用的挂载点：

$ mount |grep devicemapper
/dev/xvda1 on /var/lib/docker/devicemapper type xfs (rw,relatime,seclabel,attr2,inode64,noquota)

使用 devicemapper 后，Docker 将镜像和层级内容存储在 thin pool 中，并将它们挂载到 /var/lib/docker/devicemapper/ 目录中暴露给容器使用。

4.1 磁盘上的镜像和容器层

#

/var/lib/docker/devicemapper/metadata/ 目录中包含了有关 devicemapper 配置本身的元数据，以及卷、快照和每个卷的块或者快照同存储池中块的映射信息。devicemapper 使用了快照技术，元数据中也包含了这些快照的信息，以 json 格式保存在文本中。

/var/lib/devicemapper/mnt/ 目录包含了所有镜像和容器层的挂载点。镜像层的挂载点表现为空目录，容器层的挂载点显示的是容器内部的文件系统。

4.2 镜像分层与共享

#

devicemapper 存储驱动使用专用块设备而不是格式化的文件系统，通过在块级别上对文件进行操作，能够在写时复制（CoW）期间实现最佳性能。

devicemapper 驱动将所有的镜像和容器存储到 /var/lib/docker/devicemapper/ 目录，该目录由一个或多个块级设备、环回设备（仅测试）或物理硬盘组成。

使用 devicemapper 创建一个镜像的过程如下：

• devicemapper 存储驱动创建一个精简池(thin pool)。这个池是从块设备或循环挂载的文件。

• 下一步是创建一个 base 设备。一个 base 设备是具有文件系统的精简设备。你可以通过运行 docker info 命令检查 Backing filesystem 来查看使用的是哪个文件系统。

• 每一个新镜像(和镜像数据层)是这个 base 设备的一个快照。这些是精简置备写时拷贝快照。这意味着它们初始为空，只在往它们写入数据时才消耗池中的空间。

使用 devicemapper 驱动时，容器数据层是从其创建的镜像的快照。与镜像一样，容器快照是精简置备写时拷贝快照。容器快照存储着容器的所有更改。当数据写入容器时，devicemapper 从存储池按需分配空间。

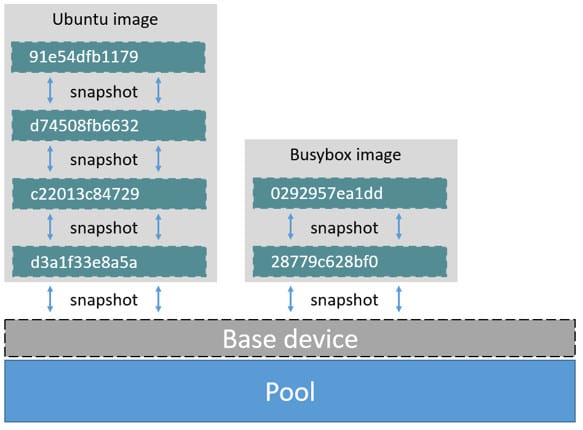

下图显示一个具有一个base设备和两个镜像的精简池。

如果你仔细查看图表你会发现快照一个连着一个。每一个镜像数据层是它下面数据层的一个快照。每个镜像的最底端数据层是存储池中 base 设备的快照。此 base 设备是 Device Mapper 的工件，而不是 Docker 镜像数据层。

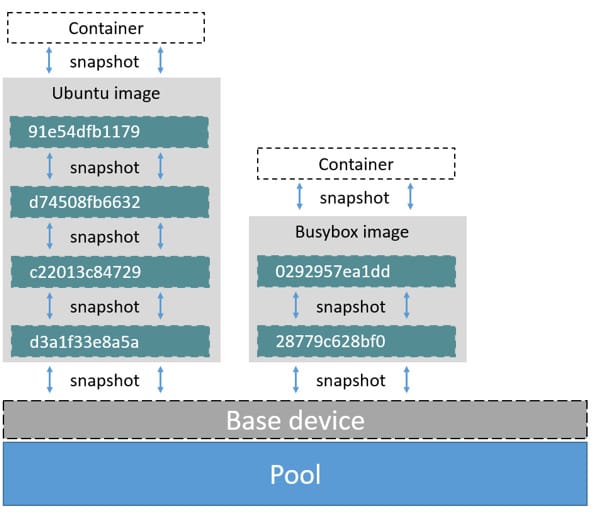

一个容器是从其创建的镜像的一个快照。下图显示两个容器： 一个基于 Ubuntu 镜像和另一个基于 Busybox 镜像。

devicemapper 读写数据的过程

#

5.1 读数据

#

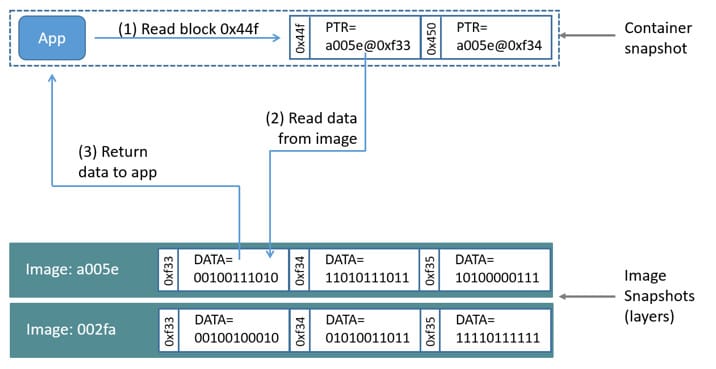

我们来看下使用 devicemapper 存储驱动如何进行读文件。下图显示在示例容器中读取一个单独的块 [0x44f] 的过程。

1. 一个应用程序请求读取容器中 0x44f 数据块。由于容器是一个镜像的一个精简快照，它没有那个数据，只有一个指向镜像存储的地方的指针。

2. 存储驱动根据指针，到镜像快照的 a005e 镜像层寻找 0xf33 块区。

3. devicemapper 从镜像快照复制数据块 0xf33 的内容到容器内存中。

4. 存储驱动最后将数据返回给请求的应用。

5.2 写数据

#

• 写入新数据 : 使用 devicemapper 驱动，通过按需分配（allocate-on-demand）操作来实现写入新数据到容器，所有的新数据都被写入容器的可写层中。

• 覆盖存在的数据 : 更新存在的数据使用写时拷贝（copy-on-write）操作，先从最近的镜像层中读取与该文件相关的数据块；然后分配新的空白数据块给容器快照并复制数据到这些数据块；最后更新好的数据写入到新分配的数据块。

• 删除数据 : 当从容器的可写层中删除文件或目录时，或者从镜像层中删除其父层镜像中已存在的文件时，devicemapper 存储驱动会截获对该文件或目录的进一步读取尝试，并响应该文件或目录不存在。

• 写入新数据并删除旧数据 : 当你向容器中写入新数据并删除旧数据时，所有这些操作都发生在容器的可写层。如果你使用的是 direct-lvm 模式，删除的数据块将会被释放；如果你使用的是 loop-lvm 模式，那么这些数据块就不会被释放。因此不建议在生产环境中使用 loop-lvm 模式。

Device Mapper 对 Docker 性能的影响

#

了解按需分配和写时拷贝操作对整体容器性能的影响很重要。

6.1 按需分配对性能的影响

#

devicemapper 存储驱动通过按需分配操作给容器分配新的数据块。这意味着每次应用程序写入容器内的某处时，一个或多个空数据块从存储池中分配并映射到容器中。

所有数据块为 64KB。 写小于 64KB 的数据仍然分配一个 64KB 数据块。写入超过 64KB 的数据分配多个 64KB 数据块。所以，特别是当发生很多小的写操作时，就会比较影响容器的性能。不过一旦数据块分配给容器，后续的读和写可以直接在该数据块上操作。

6.2 写时拷贝对性能的影响

#

每当容器首次更新现有数据时，devicemapper 存储驱动必须执行写时拷贝操作。这会从镜像快照复制数据到容器快照。此过程对容器性能产生显着影响。因此，更新一个 1GB 文件的 32KB 数据只复制一个 64KB 数据块到容器快照。这比在文件级别操作需要复制整个 1GB 文件到容器数据层有明显的性能优势。

不过在实践中，当容器执行很多小于 64KB 的写操作时，devicemapper 的性能会比 AUFS 要差。

6.3 其他注意事项

#

还有其他一些影响 devicemapper 存储驱动性能的因素。

• 模式

Docker 使用的 devicemapper 存储驱动的默认模式是 loop-lvm。这个模式使用空闲文件来构建存储池，性能非常低。不建议用到生产环境。推荐用在生产环境的模式是 direct-lvm。

• 存取速度

如果希望获得更佳的性能，可以将数据文件和元数据文件放在 SSD 这样的高速存储上。

• 内存使用

devicemapper 并不是一个有效使用内存的存储驱动。当一个容器运行 n 个时，它的文件也会被拷贝 n 份到内存中，这对 docker 宿主机的内存使用会造成明显影响。因此，不建议在 PaaS 或者资源密集场合使用。

对于写操作较大的，可以采用挂载 data volumes。使用 data volumes 可以绕过存储驱动，从而避免 thin provisioning 和 copy-on-write 引入的额外开销。
