WireGuard 教程：使用 Prometheus 监控 WireGuard
  1. 博客/

WireGuard 教程：使用 Prometheus 监控 WireGuard

·1582 字·4 分钟· · ·
网络 WireGuard Prometheus
米开朗基杨
作者
米开朗基杨
云原生搬砖师 & Sealos 开发者布道师 & FastGPT 熟练工
Table of Contents
The Magic School Bus
gptgod
FastGPT
Contact me

图片描述: 20210313181706.png

云原生是一种信仰，是一种全新的技术模式，它不局限于你脑海中固有的那一亩三分地。人有多大胆，地有多大产，只要你敢想，万物皆可云原生。作为一个云原生狂热信徒，给大家看看我的狂热程度：

我的所有服务（包括博客、镜像加速、评论服务）都部署在云上 k3s 集群中，同时本地和家中设备均和云上集群 Pod 网络通过 WireGuard 打通，家中网关 DNS 用的是 CoreDNS 对国内外解析进行分流，网关使用 Envoy 来代理家中的各种服务，等等。

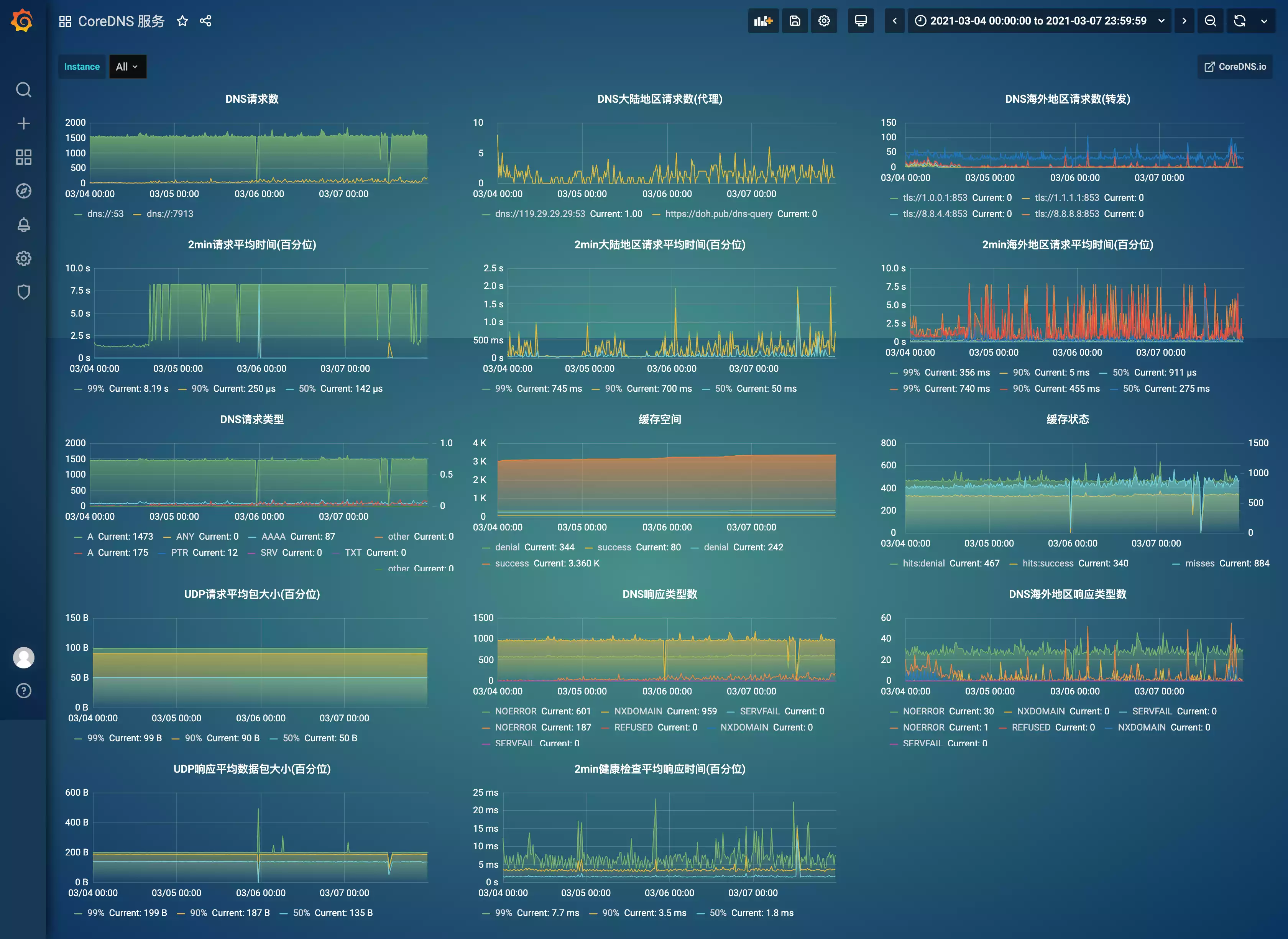

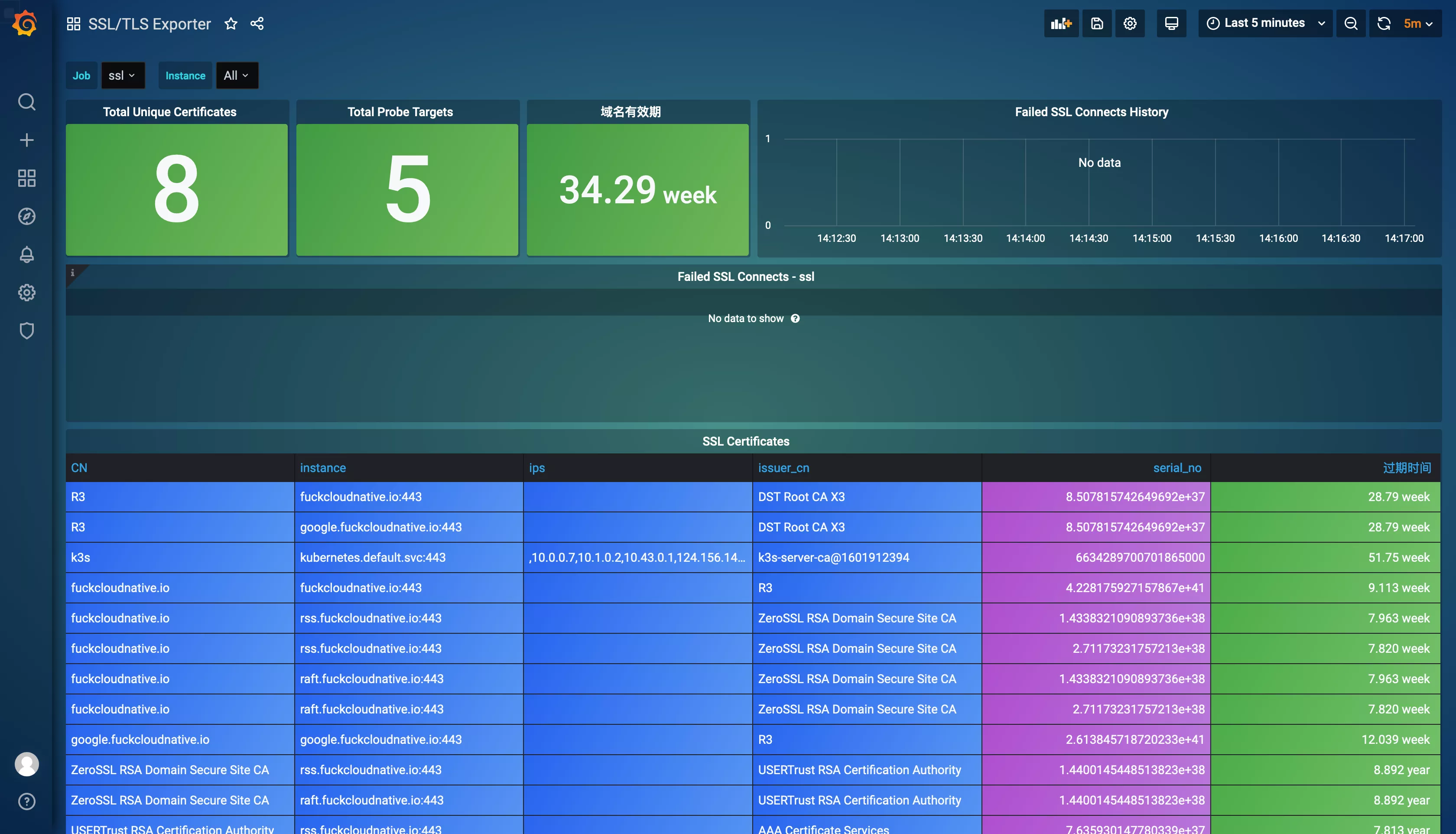

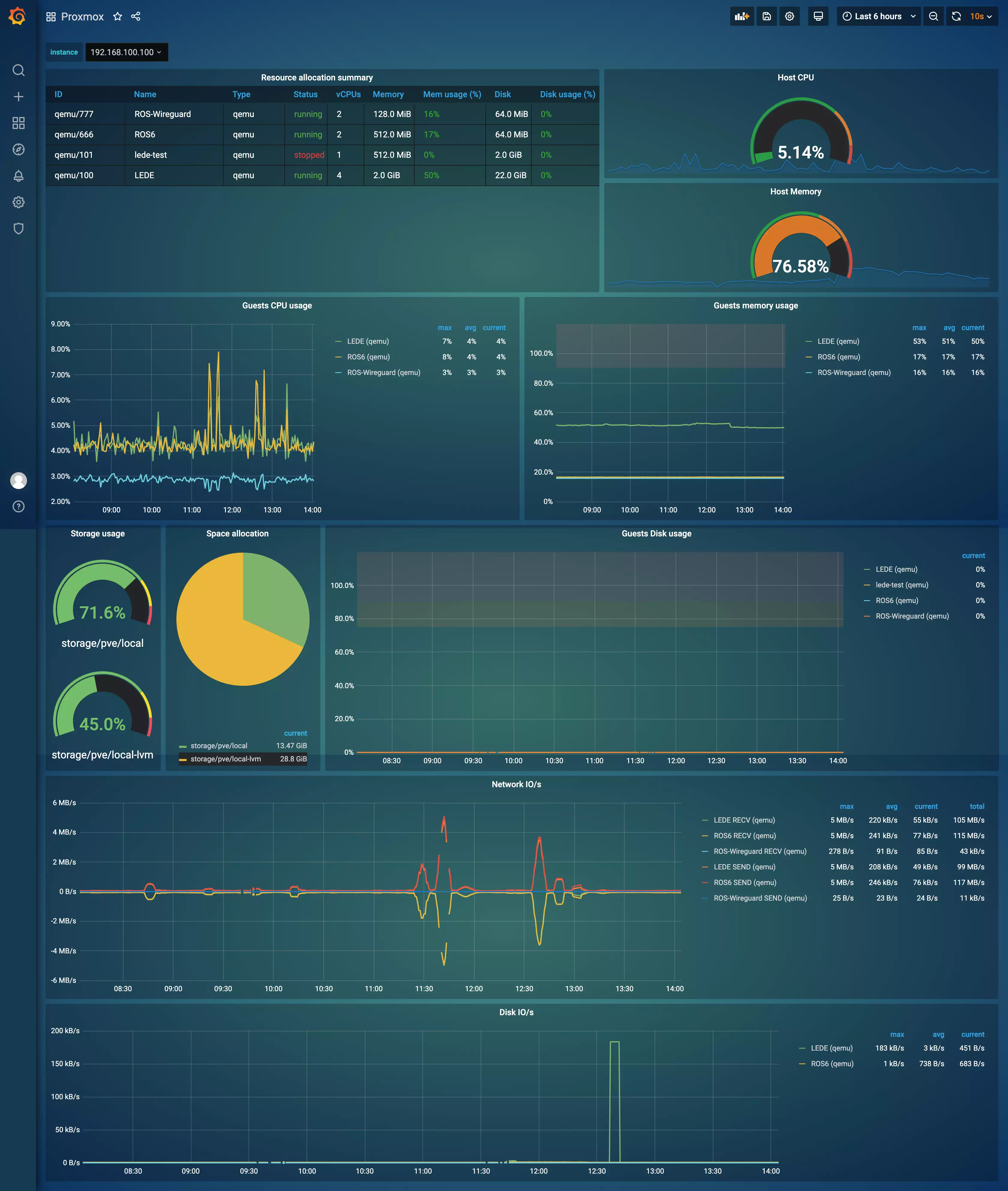

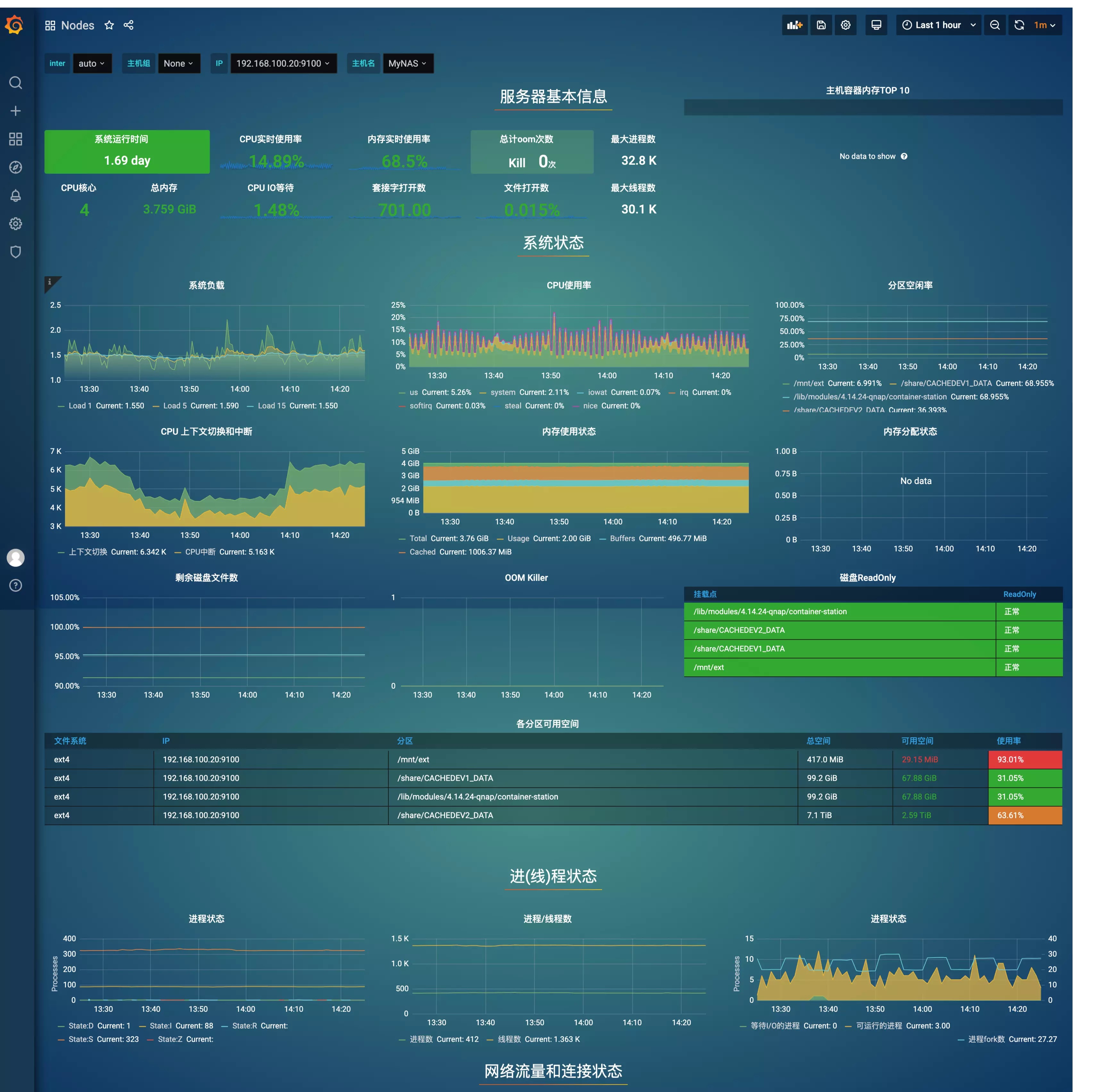

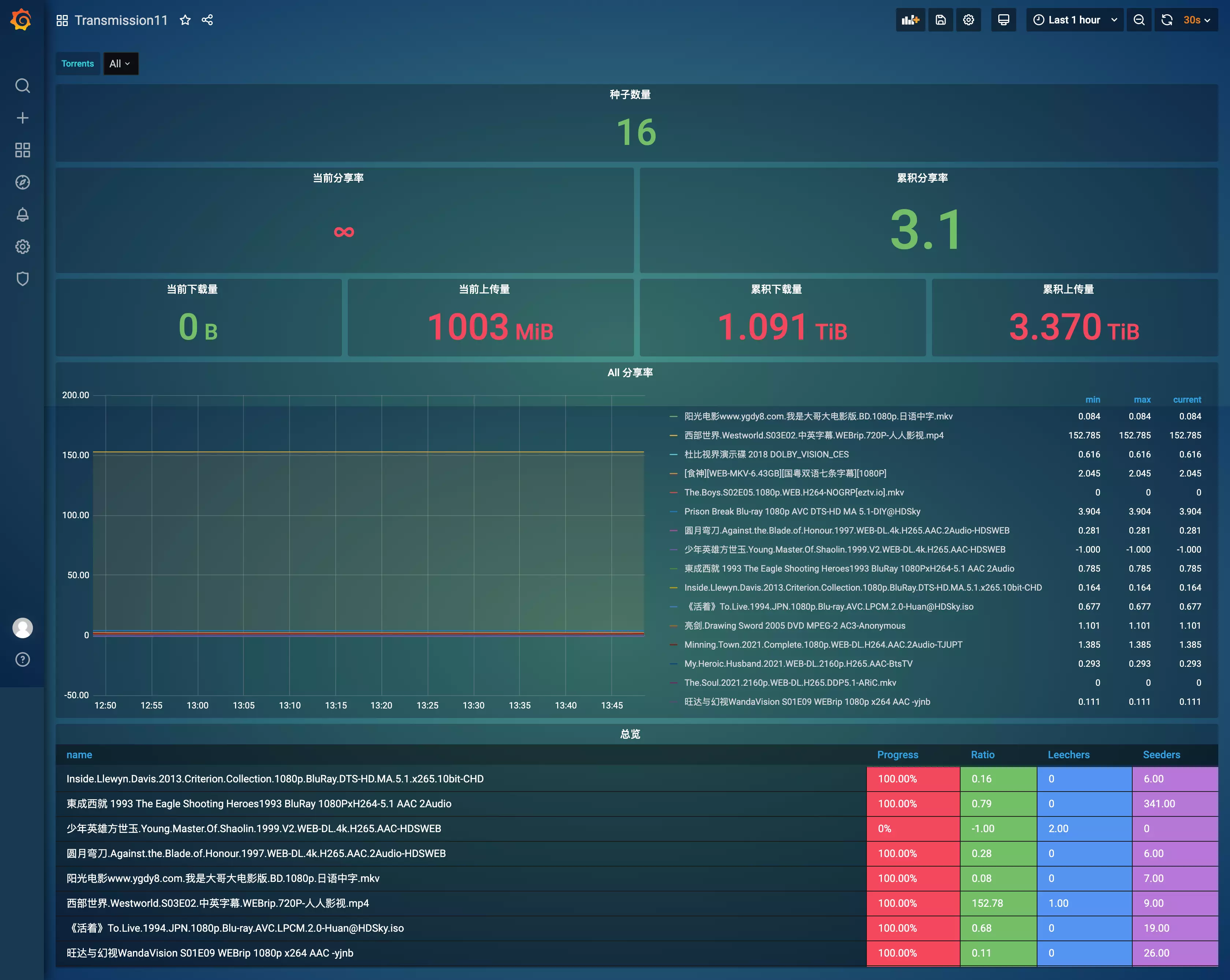

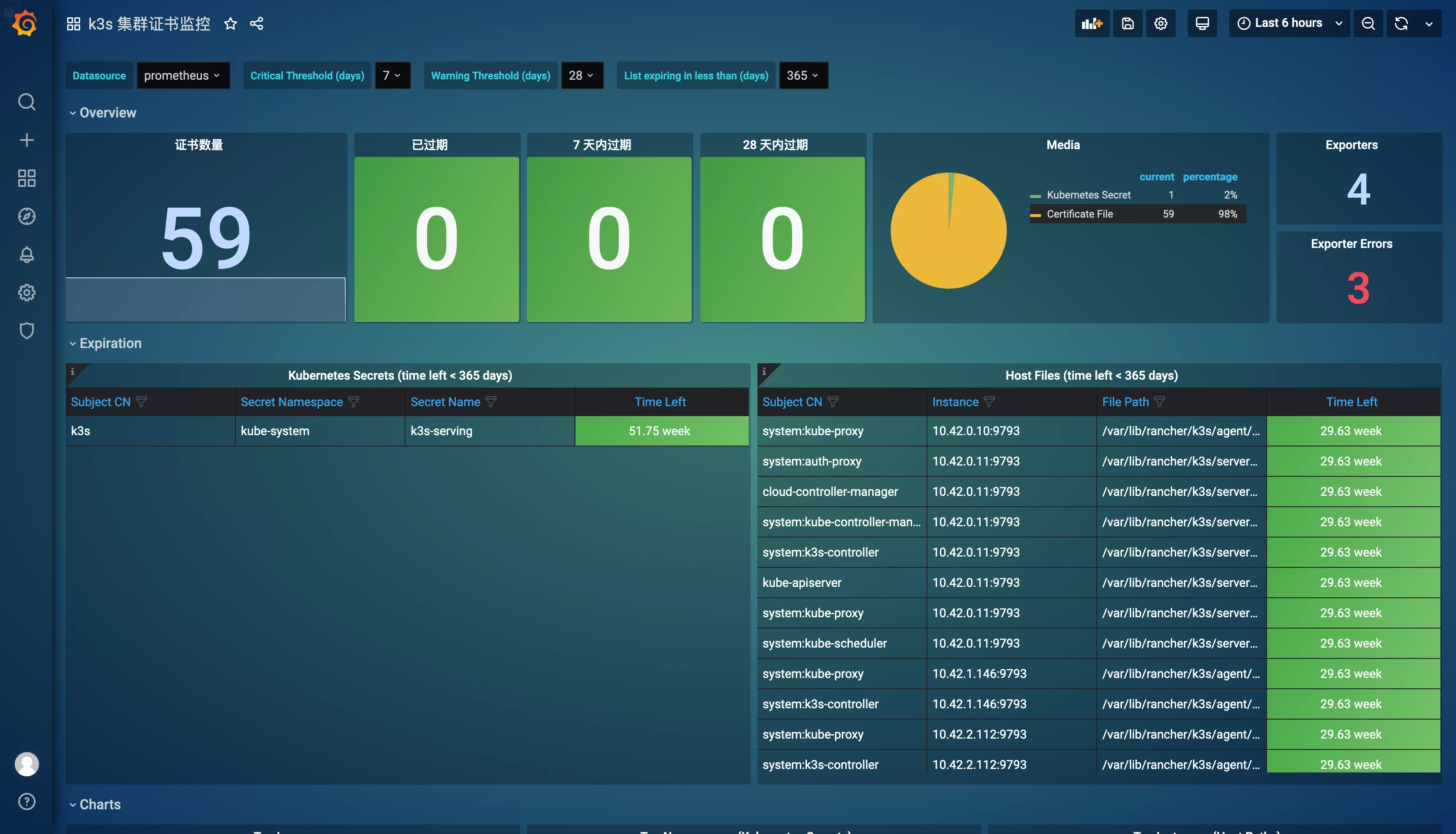

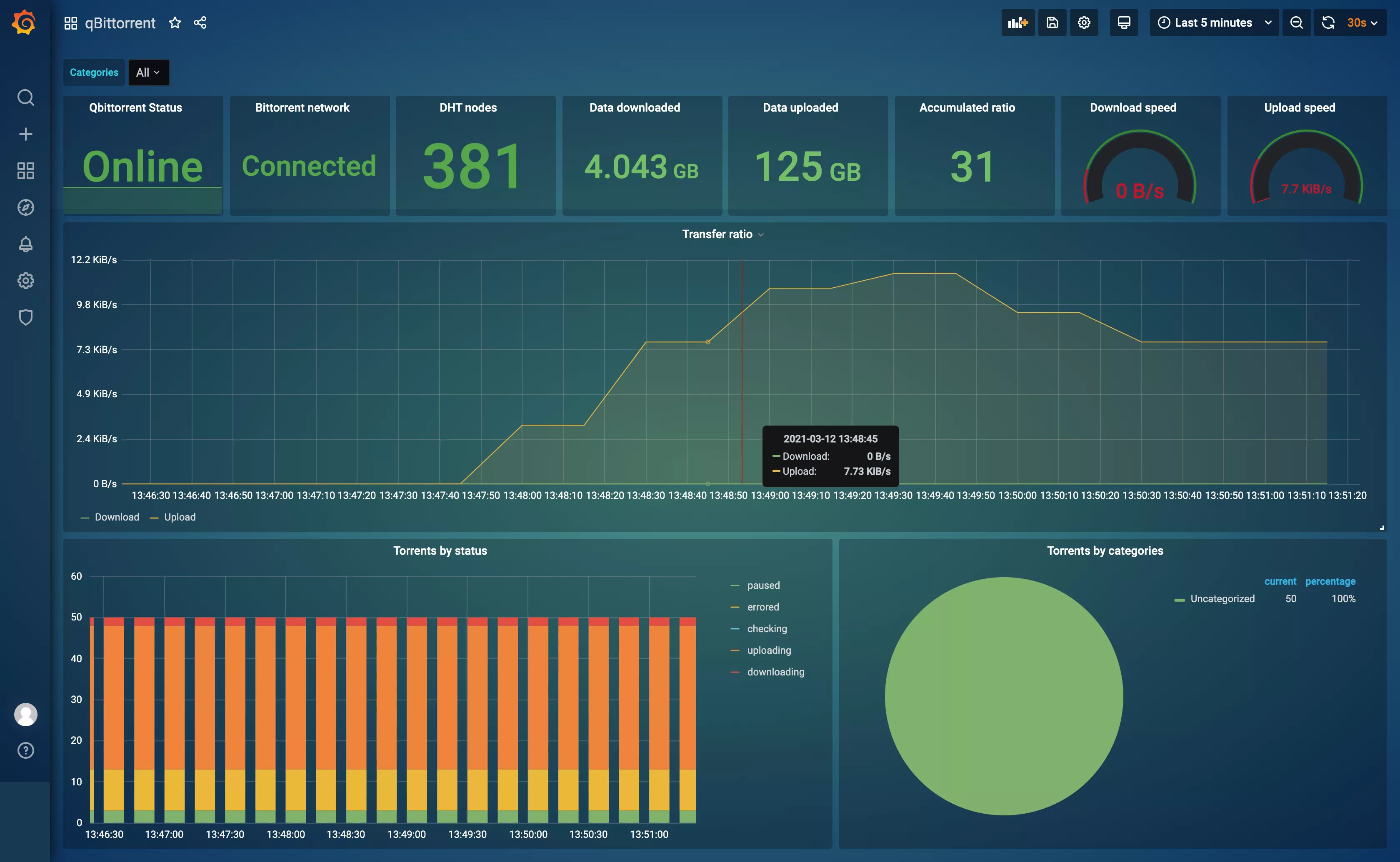

家中的所有设备和服务，包括云上的服务，全部使用 kube-prometheus 进行监控，具体我就不细说了，截几张图给大家看看：

图片描述: 20210312141836.webp

图片描述: 20210312141957.jpg

图片描述: 20210312142104.webp

图片描述: 20210312142209.webp

图片描述: 20210312142221.webp

图片描述: 20210312143503.webp

图片描述: 20210312143649.webp

图片描述: 20210312143710.webp

现在还剩下个 WireGuard 没有监控，下面就来看看如何使用 Prometheus 来监控 WireGuard。

如果看到这篇文章的你仍然是个 WireGuard 新手，请务必按照以下顺序阅读每一篇文章：

如果遇到不明白的，可以参考这篇文章的注解：

剩下这几篇文章是可选的，有兴趣就看看：

WireGuard 本身是不暴露任何指标的，需要通过第三方的 exporter 来暴露指标。目前有两个版本的 exporter，单纯使用其中一个都不太完美，所以我干脆都用。

1. 镜像构建
#

这两个 exporter 都没有提供 Docker 镜像，所以我只好自己动手了，Rust 版本 exporter 的 Dockerfile 如下：

FROM rust as builder

LABEL description="Docker container for building prometheus exporter for wireguard."
LABEL maintainer="Ryan Yang <yangchuansheng33@gmail.com>"

WORKDIR /usr/src/
RUN git clone https://github.com/MindFlavor/prometheus_wireguard_exporter.git; \
    cd prometheus_wireguard_exporter; \
    cargo install --path .

FROM debian:buster-slim
RUN sh -c "echo 'deb http://deb.debian.org/debian buster-backports main contrib non-free' > /etc/apt/sources.list.d/buster-backports.list"; \
    apt update; \
    apt install -y wireguard; \
    rm -rf /var/lib/apt/lists/*
COPY --from=builder /usr/local/cargo/bin/prometheus_wireguard_exporter /usr/local/bin/prometheus_wireguard_exporter
CMD ["prometheus_wireguard_exporter"]

Go 版本 exporter 的 Dockerfile 如下：

FROM golang AS build

LABEL description="Docker container for building prometheus exporter for wireguard."
LABEL maintainer="Ryan Yang <yangchuansheng33@gmail.com>"

WORKDIR /src
RUN git clone https://github.com/mdlayher/wireguard_exporter; \
    cd wireguard_exporter/cmd/wireguard_exporter/; \
    go build .

FROM busybox:glibc
COPY --from=build /src/wireguard_exporter/cmd/wireguard_exporter/wireguard_exporter .
CMD ["./wireguard_exporter"]

镜像的构建我就不赘述了，大家可以看我的 GitHub 仓库。

2. prometheus_wireguard_exporter 部署
#

prometheus_wireguard_exporter 直接利用 wg 的配置文件来获取指标，它自己不需要单独准备配置文件，所以只需将 /etc/wireguard 目录映射到容器中。如果你的 wg 组网模式是中心辐射型，建议只需监控 wg 网关，如果是全互联模式，也可以只监控其中一个用来生成配置的节点，当然你也可以监控所有节点。

我这里只监控了其中一个用来生成配置的节点，以下是部署清单：

# wireguard_exporter.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: wireguard-exporter
  labels:
    app: wireguard-exporter
spec:
  replicas: 1
  selector:
    matchLabels:
      app: wireguard-exporter
  strategy:
    rollingUpdate:
      maxSurge: 0
      maxUnavailable: 1
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: wireguard-exporter
    spec:
      nodeSelector:
        kubernetes.io/hostname: blog-k3s03
      tolerations:
      - key: node-role.kubernetes.io/ingress
        operator: Exists
        effect: NoSchedule
      hostNetwork: true
      containers:
      - name: wireguard-exporter
        image: yangchuansheng/wireguard_exporter
        command: ["/usr/local/bin/prometheus_wireguard_exporter"]
        args: ["-n", "/etc/wireguard/wg0.conf", "-r"]
        securityContext:
          capabilities:
            add: ["NET_ADMIN"]
        ports:
        - containerPort: 9586
          protocol: TCP
          name: http-metrics
        volumeMounts:
        - mountPath: /etc/localtime
          name: localtime
        - mountPath: /etc/wireguard
          name: config
      volumes:
      - name: localtime
        hostPath:
          path: /etc/localtime
      - name: config
        hostPath:
          path: /etc/wireguard
---
apiVersion: v1
kind: Service
metadata:
  name: wireguard-exporter
  labels:
    app: wireguard-exporter
spec:
  sessionAffinity: ClientIP
  selector:
    app: wireguard-exporter
  ports:
    - protocol: TCP
      name: http-metrics
      port: 9586
      targetPort: 9586

使用部署清单部署 prometheus_wireguard_exporter：

$ kubectl apply -f wireguard_exporter.yaml

查看是否部署成功：

$ kubectl get pod -l app=wireguard-exporter
NAME                                  READY   STATUS    RESTARTS   AGE
wireguard-exporter-78d44b8bd9-ppm9t   1/1     Running   0          41s

3. wireguard_exporter 部署
#

wireguard_exporter 需要单独准备配置文件，格式如下：

# /etc/wireguard/wg0.toml

[[Peer]]
public_key = "cGsHfwmPEiLJj6Fv3GU5xFvdyQByn50PC5keVGJEe0w="
name = "RouterOS"

[[Peer]]
public_key = "izv5L8Kn48+SVwE3D498mdi7YfSrn6aKDNIRxIAHDkU="
name = "macOS"

[[Peer]]
public_key = "EOM0eLVxsj9jGKWamuIn65T3Wmqw36uLOg2ss7yJ2gw="
name = "blog-k3s02"

[[Peer]]
public_key = "1RxEokE41ypnIMsbE5OVHFVx199V71MOYzpzQ8bbsFY="
name = "blog-k3s01"

[[Peer]]
public_key = "b3JiuvdOUV7cFpXyJzLbO2Ea4V4c4AoyugIC/ufGZ18="
name = "Openwrt"

[[Peer]]
public_key = "FIbzqNv10cdCDO/Ka2GIN9rpxNVV2tO2f00R71EHeSg="
name = "Oneplus"

你需要将 wg0.conf 中的配置内容转化为上面的格式保存到 wg0.toml 文件中，再将其映射到容器中。部署清单如下：

# wireguard_exporter_go.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: wireguard-exporter-go
  labels:
    app: wireguard-exporter-go
spec:
  replicas: 1
  selector:
    matchLabels:
      app: wireguard-exporter-go
  strategy:
    rollingUpdate:
      maxSurge: 0
      maxUnavailable: 1
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: wireguard-exporter-go
    spec:
      nodeSelector:
        kubernetes.io/hostname: blog-k3s03
      tolerations:
      - key: node-role.kubernetes.io/ingress
        operator: Exists
        effect: NoSchedule
      hostNetwork: true
      containers:
      - name: wireguard-exporter-go
        image: docker.io/yangchuansheng/wireguard_exporter:golang
        command: ["/wireguard_exporter"]
        args: ["-wireguard.peer-file", "/etc/wireguard/wg0.toml", "-metrics.addr", ":9587"]
        securityContext:
          capabilities:
            add: ["NET_ADMIN"]
        ports:
        - containerPort: 9587
          protocol: TCP
          name: http-metrics
        volumeMounts:
        - mountPath: /etc/localtime
          name: localtime
        - mountPath: /etc/wireguard
          name: config
      volumes:
      - name: localtime
        hostPath:
          path: /etc/localtime
      - name: config
        hostPath:
          path: /etc/wireguard
---
apiVersion: v1
kind: Service
metadata:
  name: wireguard-exporter-go
  labels:
    app: wireguard-exporter-go
spec:
  sessionAffinity: ClientIP
  selector:
    app: wireguard-exporter-go
  ports:
    - protocol: TCP
      name: http-metrics
      port: 9587
      targetPort: 9587

使用部署清单部署 wireguard_exporter：

$ kubectl apply -f wireguard_exporter_go.yaml

查看是否部署成功：

$ kubectl get pod -l app=wireguard-exporter-go
NAME                                     READY   STATUS    RESTARTS   AGE
wireguard-exporter-go-7f5c88fc68-h45x5   1/1     Running   0          52s

4. 加入 Prometheus 监控
#

kube-prometheus 的部署方式这里略过，新手请自己查阅文档部署，我只讲关键的步骤。要想让 kube-prometheus 能获取到 WireGuard 的指标，需要创建相应的 ServiceMonitor 资源，资源清单如下：

# prometheus-serviceMonitorWireguard.yaml
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  labels:
    app: wireguard-exporter
  name: wireguard-exporter
  namespace: monitoring
spec:
  endpoints:
  - interval: 15s
    port: http-metrics
  namespaceSelector:
    matchNames:
    - default
  selector:
    matchLabels:
      app: wireguard-exporter
---
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  labels:
    app: wireguard-exporter-go
  name: wireguard-exporter-go
  namespace: monitoring
spec:
  endpoints:
  - interval: 15s
    port: http-metrics
  namespaceSelector:
    matchNames:
    - default
  selector:
    matchLabels:
      app: wireguard-exporter-go

使用资源清单创建 ServiceMonitor：

$ kubectl apply -f prometheus-serviceMonitorWireguard.yaml

查看 Prometheus 中对应的 Target 是否已经获取成功：

图片描述: 20210312172948.png

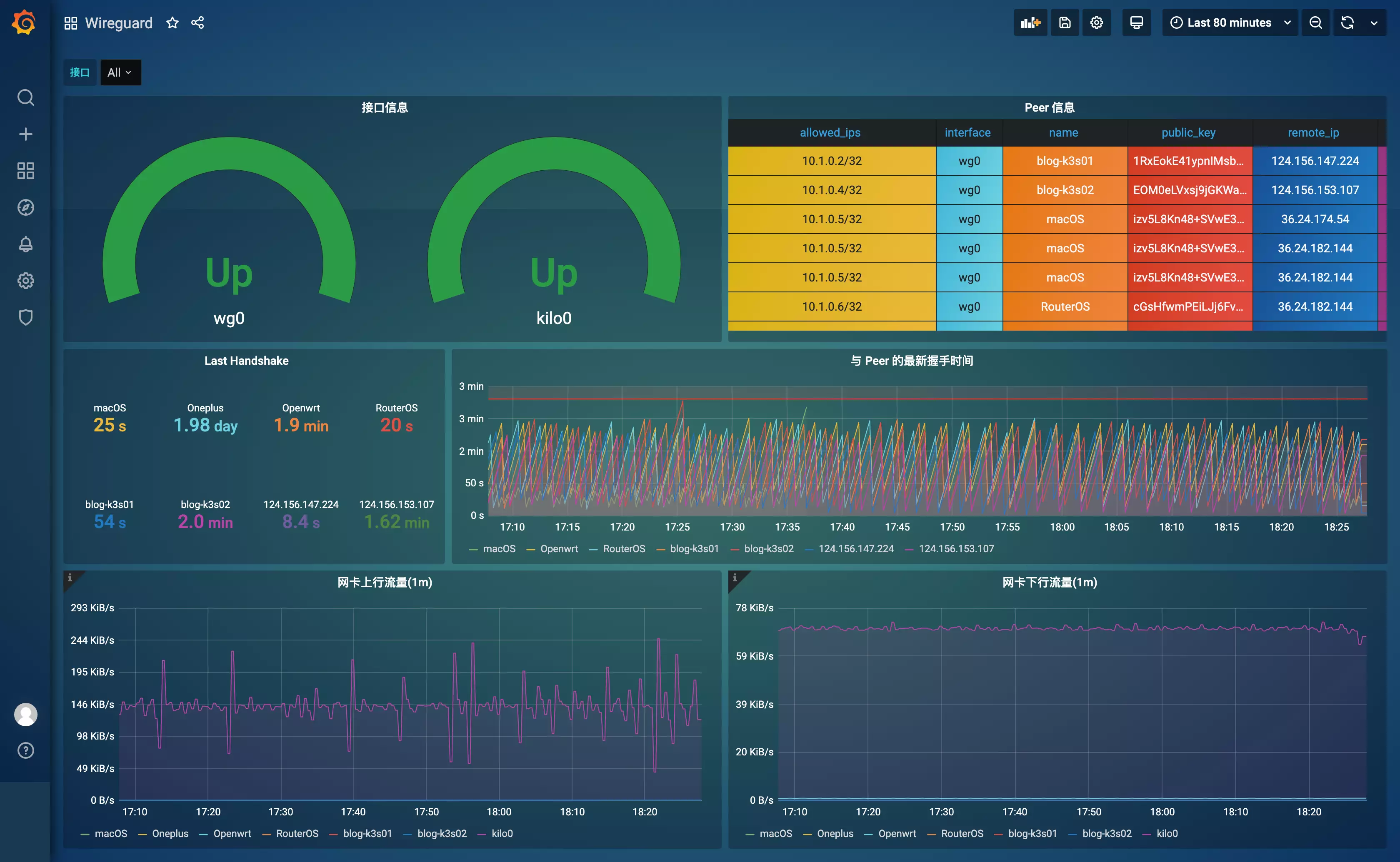

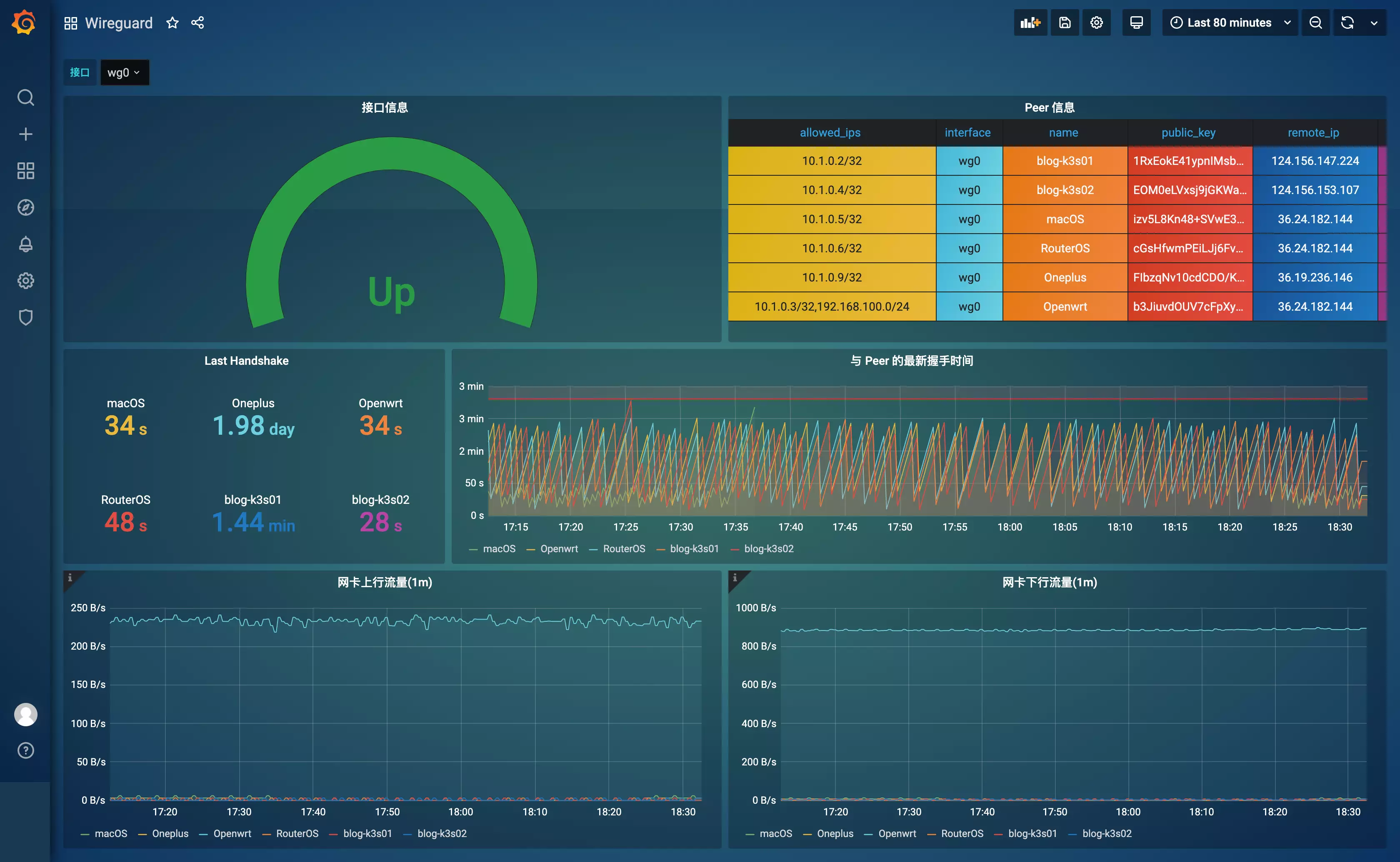

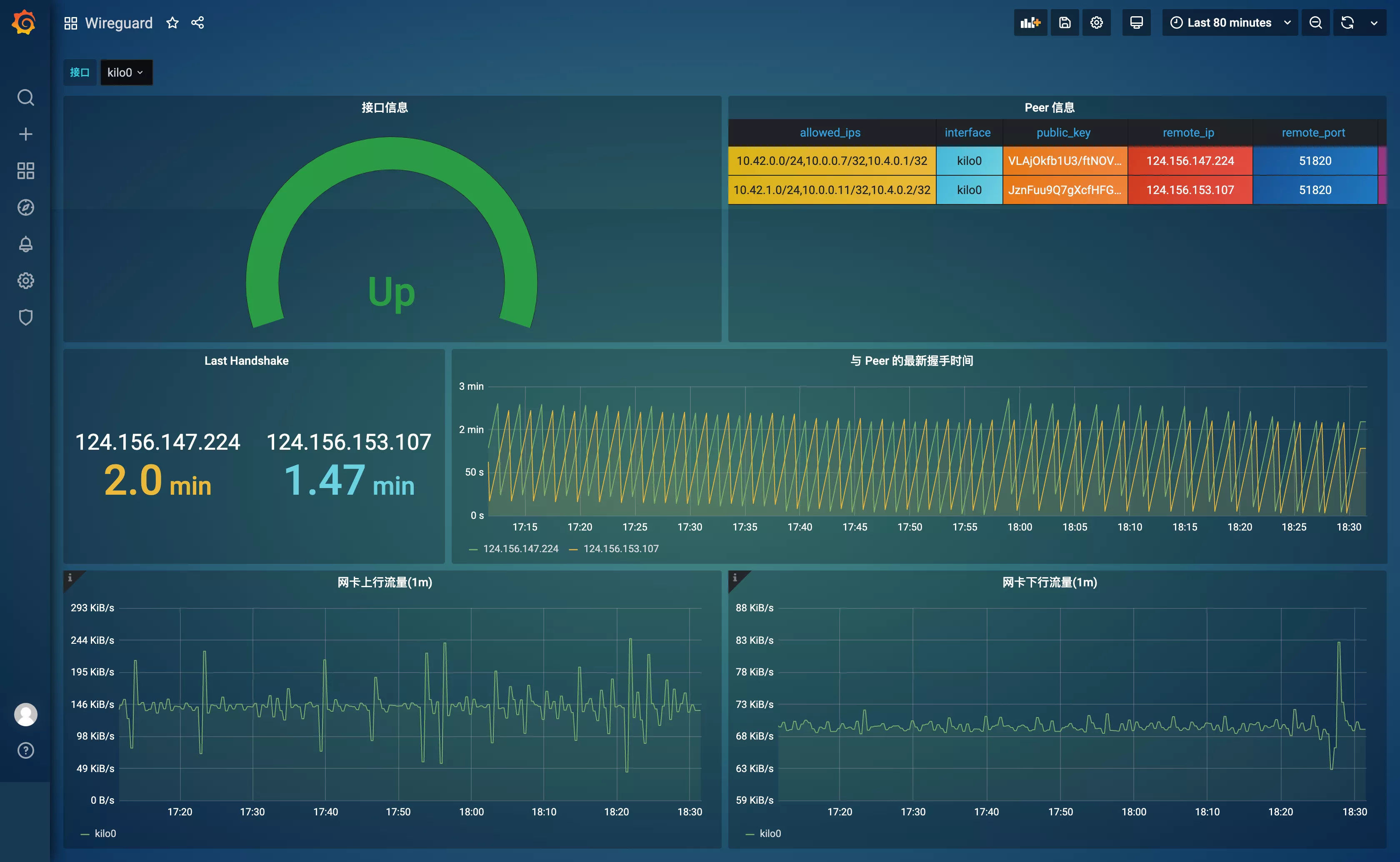

最后在 Grafana 中添加仪表盘，通过环境变量来切换不同 wg 接口的监控仪表盘。

图片描述: 20210312183540.webp

图片描述: 20210312183554.webp

图片描述: 20210312183609.webp

至于仪表盘的语法细节，我就不展开讲了，感兴趣的可以先导入我的仪表盘，后面遇到不懂的再来问我。仪表盘 json 文件链接：
