本篇博客于 2018 年 7 月 23 日更新。新版本使用了 Istio 1.0,并使用了新的 v1alpha3 流量管理 API。如果您使用的 Istio 是旧版本,请参考 这篇文档

在上一篇文章 在服务网格内部调用外部 Web 服务中,我描述了如何让 Istio 服务网格中的微服务通过 HTTPS 协议和外部的 Web 服务进行通信。本文我将着重介绍如何让 Istio 服务网格中的微服务通过 TCP 协议和外部服务进行通信。讲解的过程中会用到 Bookinfo 示例应用程序中将书籍评级数据保存在 MySQL 数据库中的那个版本。数据库部署在集群外,ratings 服务调用该数据库,还要定义一个 ServiceEntry 以允许网格内的应用程序访问外部的数据库。

Bookinfo 示例应用程序与外部评级数据库
#

首先,在 Kubernetes 集群之外设置了一个 MySQL 数据库实例来保存 Bookinfo 评级数据,然后修改 Bookinfo 示例应用程序以使用这个数据库。

为评级数据设置数据库
#

首先你需要创建一个 MySQL 数据库实例,你可以使用任何 MySQL 实例,我自己用的是 Compose for MySQL,我使用 mysqlshMySQL Shell)作为 MySQL 客户端来提供评级数据。

1. 设置 MYSQL_DB_HOSTMYSQL_DB_PORT 环境变量。

$ export MYSQL_DB_HOST=<your MySQL database host>
$ export MYSQL_DB_PORT=<your MySQL database port>

如果你使用的是本地数据库,hostport 使用的是默认值,分别是 localhost3306

2. 运行以下命令初始化数据库,请在出现提示时输入密码。这个命令通过 admin 数据库用户凭证来执行,该用户是通过 Compose for Mysql 创建数据库时默认创建的。

$ curl -s https://raw.githubusercontent.com/istio/istio/master/samples/bookinfo/src/mysql/mysqldb-init.sql | mysqlsh --sql --ssl-mode=REQUIRED -u admin -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT

或者

如果你使用的是本地数据库实例,且客户端使用的是 mysql,可以运行以下命令来初始化:

$ curl -s https://raw.githubusercontent.com/istio/istio/master/samples/bookinfo/src/mysql/mysqldb-init.sql | mysql -u root -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT

3. 创建一个名为 bookinfo 的用户,并在 test.ratings 表上授予它 SELECT 权限:

$ mysqlsh --sql --ssl-mode=REQUIRED -u admin -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT -e "CREATE USER 'bookinfo' IDENTIFIED BY '<password you choose>'; GRANT SELECT ON test.ratings to 'bookinfo';"

或者

如果你使用的是本地数据库实例,且客户端使用的是 mysql,可以运行以下命令:

$ mysql -u root -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT -e "CREATE USER 'bookinfo' IDENTIFIED BY '<password you choose>'; GRANT SELECT ON test.ratings to 'bookinfo';"

这里一般遵循 最小权限原则,这意味着在 Bookinfo 应用程序中不会直接使用 admin 用户。相反,应该为 Bookinfo 应用程序创建一个最小权限的特殊用户 bookinfo,该用户只对单个表具有 SELECT 特权。

运行创建用户的命令后,你可能希望通过检查最后一个命令的编号和运行命令 history -d <创建用户的命令编号> 来清理 bash 历史记录,我相信你不会想把新用户的密码存储在 bash 历史记录中的。如果你使用的命令行工具是 mysql,记得要删除 ~/.mysql_history 文件中的最后一条命令。可以在 MySQL 官方文档中阅读有关新创建用户的密码保护的更多信息。

4. 查看创建的评级数据是否跟预期的一致:

$ mysqlsh --sql --ssl-mode=REQUIRED -u bookinfo -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT -e "select * from test.ratings;"

Enter password:
+----------+--------+
| ReviewID | Rating |
+----------+--------+
|        1 |      5 |
|        2 |      4 |
+----------+--------+

或者

如果你使用的是本地数据库实例,且客户端使用的是 mysql,可以运行以下命令:

$ mysql -u bookinfo -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT -e "select * from test.ratings;"

Enter password:
+----------+--------+
| ReviewID | Rating |
+----------+--------+
|        1 |      5 |
|        2 |      4 |
+----------+--------+

5. 暂时将评级设置为 1,以便在 Bookinfo ratings 服务调用数据库时提供直观的线索。

$ mysqlsh --sql --ssl-mode=REQUIRED -u admin -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT -e "update test.ratings set rating=1; select * from test.ratings;"

Enter password:

Rows matched: 2  Changed: 2  Warnings: 0
+----------+--------+
| ReviewID | Rating |
+----------+--------+
|        1 |      1 |
|        2 |      1 |
+----------+--------+

或者

如果你使用的是本地数据库实例,且客户端使用的是 mysql,可以运行以下命令:

$ mysql -u root -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT -e "update test.ratings set rating=1; select * from test.ratings;"

Enter password:
+----------+--------+
| ReviewID | Rating |
+----------+--------+
|        1 |      1 |
|        2 |      1 |
+----------+--------+

最后一个命令使用了 admin 用户(本地数据库实例使用的是 root 用户),因为 bookinfo 用户对 test.ratings 这个表没有 UPDATE 权限。

现在就可以部署一个使用外部数据库的 Bookinfo 应用程序了。

Bookinfo 应用程序的初始设置
#

为了演示使用外部数据库的场景,首先需要一个安装了 Istio 的 Kubernetes 集群,然后部署 Istio Bookinfo 示例应用程序,并且创建了默认的 DestinationRule

该应用程序使用 ratings 微服务来获取书籍评级,评级在 1 到 5 之间,评级显示为每个 review 的星号。有好几个版本的 ratings 微服务,有些版本使用 MongoDB 作为数据库,还有些版本使用 MySQL 作为数据库。

本文的示例命令适用于 Istio 1.0+,无论你有没有启用 双向 TLS 认证

以下是原始版本的 Bookinfo 示例应用程序中应用程序端到端架构的副本。

图片描述: withistio.svg
原 Bookinfo 应用程序

使用外部数据库存储 Bookinfo 应用程序的评级数据
#

1. 修改使用 MySQL 数据库的 ratings 服务版本的 deployment 配置文件中的环境变量,将其修改成你自己的数据库实例信息。该 yaml 文件位于 Istio 发行存档的 samples/bookinfo/platform/kube/bookinfo-ratings-v2-mysql.yaml中。修改以下几行:

- name: MYSQL_DB_HOST
  value: mysqldb
- name: MYSQL_DB_PORT
  value: "3306"
- name: MYSQL_DB_USER
  value: root
- name: MYSQL_DB_PASSWORD
  value: password

将数据库的 IP、端口、用户名和密码替换成实际的值。请注意,在 Kubernetes 中使用容器环境变量中密码的正确方法是 使用 secret,本文只是为了便于演示在 deployment spec 中直接配置明文密码。**切记!不要在真实环境中这样做!**我想你们应该也知道,"password" 这个值也不应该用作密码。

2. 使用修改后的 deployment yaml 文件来创建使用外部数据库的 ratings 服务:v2-mysql

$ kubectl apply -f samples/bookinfo/platform/kube/bookinfo-ratings-v2-mysql.yaml

deployment "ratings-v2-mysql" created

3. 将发往 reviews 服务的所有流量都路由到 v3 版本,这样做是为了确保 reviews 服务始终调用 ratings 服务。此外,将发往 ratings 服务的所有流量都路由到使用外部数据库的 ratings v2-mysql

通过添加两个 VirtualService,可以为上述两种服务指定路由。这些 VirtualService 在 Istio 发行档案的 samples/bookinfo/networking/virtual-service-ratings-mysql.yaml 中指定。注意 : 确保你在添加了默认的 DestinationRule 之后再执行下面的命令。

$ kubectl apply -f samples/bookinfo/networking/virtual-service-ratings-mysql.yaml

更新后的架构如下所示。请注意,网格内的蓝色箭头表示创建 VirtualService 之后的流量转发路径。根据创建的 VirtualService,流量将被转发到 reviews v3 和 ratings v2-mysql

图片描述: bookinfo-ratings-v2-mysql-external.svg

使用外部 MySQL 数据库的 ratings v2-mysql 版本的 Bookinfo 应用程序

请注意,MySQL 数据库位于 Istio 服务网格之外,或者更准确地说是在 Kubernetes 集群之外,服务网格的边界由虚线标记。

访问 Web 页面
#

确定 ingress IP 和端口之后, 就可以访问应用程序的 Web 页面了。

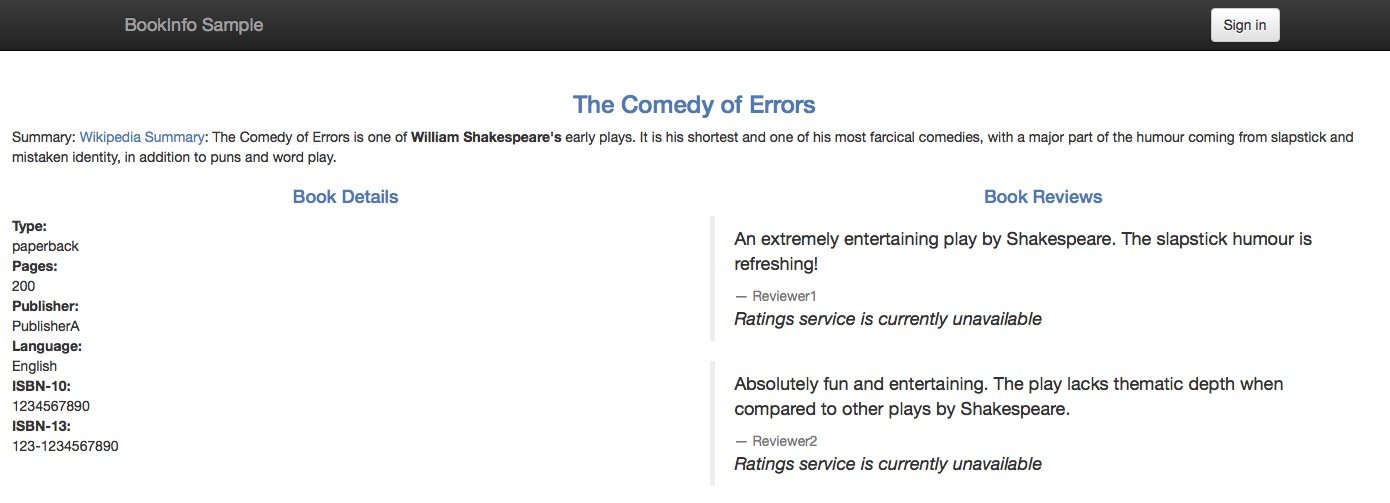

哎呀糟糕,出现问题了 😥 无论你怎么刷新浏览器,每个 review 下方都不会显示评级星标,而是显示 “Ratings service is currently unavailable”

图片描述: 9FLVz8.jpg

Ratings 服务的错误信息

在服务网格内部调用外部 Web 服务这篇文章中遇到的情况一样,你会体验到优雅的服务降级,非常好。虽然 ratings 服务中有错误,但是应用程序并没有因此而崩溃,Web 页面虽然不能显示评级星标,但可以正确显示书籍信息、details 信息和 reviews 信息。

默认情况下, Istio sidecar 代理(Envoy proxies) 会阻止到集群外服务的所有流量(TCP 和 HTTP),要为 TCP 启用此类流量,我们必须先定义 TCP 协议的 mesh-external ServiceEntry

外部 MySQL 实例的 Mesh-external ServiceEntry
#

下面就该 mesh-external ServiceEntry 上场了。

1. 获取 MySQL 数据库的 IP 地址。你可以通过 hosts 命令来获取:

$ export MYSQL_DB_IP=$(host $MYSQL_DB_HOST | grep " has address " | cut -d" " -f4)

如果你使用的是本地数据库实例,设置 MYSQL_DB_IP 环境变量为你的本机 IP,并且要保证这个环境变量能被集群访问到。

2. 定义一个 TCP mesh-external ServiceEntry

kubectl apply -f - <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: mysql-external
spec:
  hosts:
  - $MYSQL_DB_HOST
  addresses:
  - $MYSQL_DB_IP/32
  ports:
  - name: tcp
    number: $MYSQL_DB_PORT
    protocol: tcp
  location: MESH_EXTERNAL
EOF

3. 查看创建好的 ServiceEntry

$ kubectl get serviceentry mysql-external -o yaml

apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
...
对于 TCP ServiceEntry,你需要指定 port 列表的 protocol 字段值为 tcp,还要在 addresses 列表里面指定外部服务的 IP 地址,该 IP 地址以网络号为 32 位的无类型域间选路(CIDR)形式表示。

下面我将详细讨论 TCP ServiceEntry。现在先来验证添加 ServiceEntry 之后是否解决了上面遇到的问题,再次访问 Web 页面,看看评级星标是不是回来了。

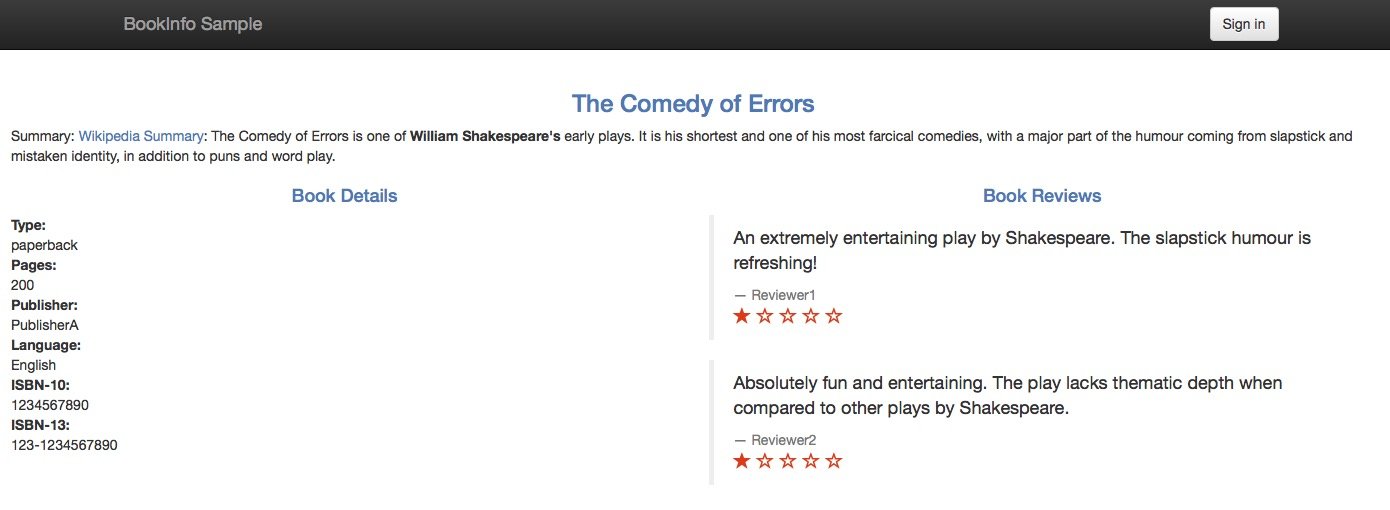

果然有效!现在 Web 页面的报错已经消失了,正确显示了评级:

图片描述: tL3SzD.jpg

Book Ratings 显示正常

和预期的一样,你会看到两个 review 下面显示的都是一星评级。因为之前我们在数据库中将评级改为了一颗星,所以现在可以肯定 ratings 服务调用到了外部数据库。

与 HTTP/HTTPS 协议的 ServiceEntry 一样,你也可以使用 kubectl 动态删除和创建 TCP ServiceEntry。

控制出口 TCP 流量的动机
#

有时候,Istio 网格内的应用程序需要访问外部服务,如遗留系统。并且很多情况下,网格内的微服务都不会通过 HTTP 或 HTTPS 协议来访问外部服务,而是通过 TCP 协议或 TCP 协议的变种(如 MongoDB wire 协议MySQL客户端/服务器协议)来和外部数据库通信。

接下来我会重点介绍 TCP 流量的 ServiceEntry

TCP 流量的 ServiceEntry
#

用于启用到特定端口的 TCP 流量的 ServiceEntry 必须将端口的协议指定为 TCP。此外,对于 MongoDB Wire 协议,可以将协议指定为 MONGO,而不是 TCP

对于 ServiceEntry 中的 addresses 列表,必须以网络号为 32 位的无类型域间选路( CIDR)形式表示。注意:在 TCP ServiceEntry 中,hosts 字段会被忽略掉。

想要通过其主机名(hostname)启用到外部服务的 TCP 流量,必须指定主机名的所有 IP,每个 IP 必须以 CIDR 的形式表示。

有时候我们无法获取外部服务的所有 IP,这时候要想往集群外发送 TCP 流量,只能在 addresses 列表中指定那些已知的被应用程序使用的 IP。

有些情况下,外部服务的 IP 并不总是静态 IP,例如在 CDN 的场景中。大多数情况下 IP 地址都是静态的,但有时 IP 地址会被更改,例如由于基础设施的变化。这时候如果你知道 IP 地址变化的范围,就可以通过 CIDR 的形式指定范围。如果你实在无法确定 IP 地址变化的范围,就不能使用 TCP ServiceEntry,必须绕过 sidecar 代理 直接调用外部服务

与网格扩展的关系
#

请注意,本文中描述的场景与 集成虚拟机示例中描述的网格扩展场景不同。 在集成虚拟机的场景中,MySQL 实例在与 Istio 服务网格集成的外部(集群外)机器(裸机或VM)上运行 ,MySQL 服务成为网格的一等公民,具有 Istio 的所有高级功能。除此之外,也不需要创建 ServiceEntry 来访问 MySQL 服务,可以直接通过本地集群域名(例如 mysqldb.vm.svc.cluster.local)来寻址,并且可以通过 双向 TLS 身份验证来保护与其之间的通信。但是该服务必须要在 Istio 中注册,要启用此类集成,必须在计算机上安装 Istio 组件(Envoy proxy,node-agent,istio-agent),并且必须可以从中访问 Istio 控制平面(Pilot,Mixer,Citadel)。详细信息请参考 Istio Mesh Expansion

但在本文的示例中,MySQL 实例可以在任何机器上运行,也可以由云提供商提供,无需与 Istio 集成,也无需从 MySQL 实例所在的机器上访问 Istio 控制平面。在 MySQL 作为服务的情况下,客户端可能无法访问 MySQL 所运行的机器,并且无法在该机器上安装所需组件。本文示例中的 MySQL 实例可以通过其全局域名进行寻址,这对希望使用域名来寻址的消费者客户端来说是有益的。当在消费者应用程序的部署配置中无法更改预期的域名时,这项功能显得尤为重要。

清理
#

1. 删除 test 数据库和 bookinfo 用户:

$ mysqlsh --sql --ssl-mode=REQUIRED -u admin -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT -e "drop database test; drop user bookinfo;"

或者

如果你使用的是本地数据库实例,且客户端使用的是 mysql,可以运行以下命令:

$ mysql -u root -p --host $MYSQL_DB_HOST --port $MYSQL_DB_PORT -e "drop database test; drop user bookinfo;"

2. 删除 VirtualService

$ kubectl delete -f samples/bookinfo/networking/virtual-service-ratings-mysql.yaml

Deleted config: virtual-service/default/reviews
Deleted config: virtual-service/default/ratings

3. 删除 ratings v2-mysql:

$ kubectl delete -f samples/bookinfo/platform/kube/bookinfo-ratings-v2-mysql.yaml

deployment "ratings-v2-mysql" deleted

4. 删除 ServiceEntry

$ kubectl delete serviceentry mysql-external -n default

Deleted config: serviceentry mysql-external

总结
#

本文演示了 Istio 服务网格中的微服务如何通过 TCP 协议调用外部服务。默认情况下, Istio sidecar 代理(Envoy proxies) 会阻止到集群外服务的所有流量(TCP 和 HTTP),要为 TCP 启用此类流量,我们必须先定义 TCP 协议的 mesh-external ServiceEntry
